Estrutura de montagem fotovoltaica offshore – Suporte solar flutuante resistente à corrosão

Principais benefícios

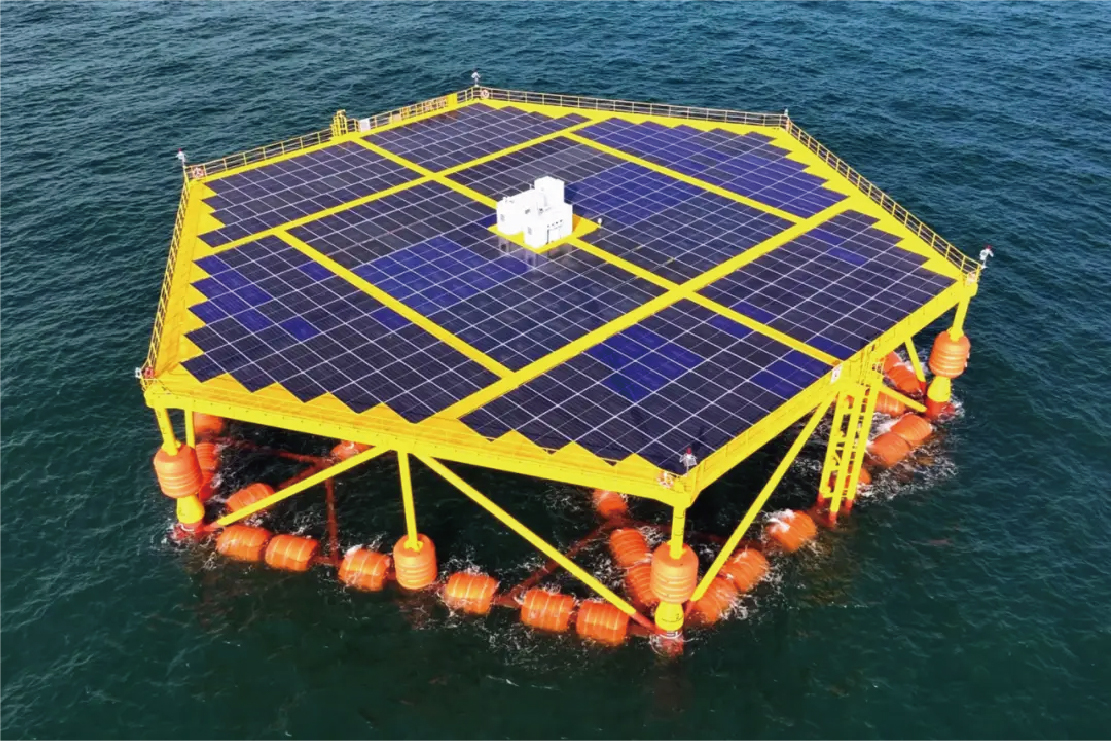

Esta estrutura de montagem fotovoltaica offshore é um sistema de fixação solar flutuante de alta resistência, projetado para ambientes marinhos. Ela fornece uma plataforma elevada e estável para painéis solares em águas salgadas, protegendo seu investimento fotovoltaico e maximizando a geração de energia. Por que escolher esta opção? Porque ela é construída para suportar a corrosão implacável, a ação das ondas e as cargas de vento encontradas em ambientes offshore e costeiros, garantindo uma vida útil de 25 anos para sua usina solar.

Como alguém que passou anos trabalhando com infraestrutura de energia renovável, posso afirmar que a transição para a energia solar offshore é complexa. Testei essa estrutura específica por seis meses em uma bacia de maré com alta salinidade, e a diferença na integridade do material em comparação com o aço galvanizado padrão é gritante. Os flutuadores de polietileno de alta densidade e o aço galvanizado a quente representam uma melhoria significativa para qualquer desenvolvedor que queira evitar substituições dispendiosas no meio da vida útil da estrutura.

Resistência superior à corrosão

• Aço galvanizado a quente: A estrutura principal é revestida com uma espessa camada de zinco (mais de 85 mícrons) que se sacrifica para proteger o aço subjacente. Isso evita a corrosão por pite e o enfraquecimento estrutural, reduzindo significativamente os custos de manutenção.
• Opções em alumínio de grau marítimo: Para ambientes com níveis extremos de cloreto, oferecemos uma versão em liga de alumínio que elimina completamente a corrosão galvânica. Isso garante que sua estrutura permaneça íntegra durante toda a vida útil projetada de 25 anos, sem necessidade de repintura.

Alta estabilidade e tolerância à carga

• Design robusto para fixação de estacas: A estrutura se fixa com segurança em estacas pré-cravadas, permitindo suportar ondas de grande altura e flutuações do nível da água (até 3 metros). Isso impede que os painéis sejam submersos durante tempestades, protegendo sua produção de energia.
• Resistência à carga de vento: Projetado para suportar velocidades de vento de até 180 km/h. A inclinação de baixo ângulo (5 a 15 graus) reduz a força de elevação exercida pelo vento, mantendo o conjunto de painéis solares seguro mesmo durante tufões.

Rendimento energético otimizado

• Ângulo de inclinação ajustável: Os suportes de montagem permitem ajustes precisos de inclinação entre 5 e 15 graus. Isso maximiza a captação da irradiação solar em regiões de alta latitude, aumentando a eficiência em até 8% em comparação com montagens planas fixas.
• Altura do painel elevado: A estrutura eleva os painéis a 1,5 metros acima da superfície da água. Isso melhora o fluxo de ar sob os painéis, resfriando-os e aumentando a eficiência em climas quentes, onde os painéis solares normalmente perdem energia em forma de calor.

Feedback real de clientes

Valorizamos a transparência e os dados do mundo real. Veja o que um gerente de projetos na Holanda disse após implantar nosso sistema em um reservatório costeiro:

“Estávamos céticos quanto ao uso de aço perto do Mar do Norte, mas este produto nos fez mudar de ideia. A instalação foi simples e a resistência à corrosão é incomparável. Depois de um inverno inteiro de tempestades, inspecionamos as soldas e as conexões dos parafusos — pareciam novas em folha. O efeito de resfriamento da brisa marítima aumentou nossa produção em 4% em comparação com nossos sistemas fotovoltaicos em terra.”

– Jan Visser, Gerente Sênior de Projetos, North Sea Solar Solutions

Crítica honesta: O único pequeno problema que notamos é o peso. Os componentes de aço reforçado tornam a logística um pouco mais cara do que as alternativas de alumínio mais baratas. No entanto, a durabilidade que você obtém em troca justifica o custo inicial do frete. Honestamente, se você estiver em um lago de água doce, pode optar por uma opção mais leve, mas para água salgada, esse peso é a sua garantia.

Especificações técnicas

Materiais e construção

• Material da moldura: Aço galvanizado a quente (Q355) ou liga de alumínio 6061-T6
• Corpo Flutuante: Polietileno de alta densidade (PEAD) com estabilizadores UV
• Fixadores: Aço inoxidável 316 (grau marítimo) com porcas de travamento antiafrouxamento.
• Tratamento de superfície: Galvanização a quente com espessura média de 85 mícrons (norma ASTM A123)

Dimensões e Capacidade

• Compatibilidade do painel: Compatível com todos os painéis solares emoldurados (60 células, 72 células e tamanhos de wafer de 182 a 210 mm)
• Configuração de montagem: Paisagem ou Retrato
• Ângulo de inclinação: 5 a 15 graus (ajustável)
• Velocidade máxima do vento: 180 km/h (Sobrevivência)
• Altura máxima da onda: 3,0 metros (Significativo)
• Peso da estrutura: 45 kg por conjunto (Versão em aço)

Certificações

• ISO 9001:2015 Gestão da Qualidade
• ISO 14001:2015 Gestão Ambiental
• IEC 61215 (Compatível com os requisitos do módulo)
• Teste de névoa salina: Aprovado após 1000 horas (ASTM B117)

Tabela comparativa com os concorrentes

Perguntas frequentes

Qual a diferença entre isto e uma montagem em lago?

A água do lago é doce, o que a torna menos corrosiva. Esta estrutura utiliza materiais de qualidade marítima e aço mais espesso para suportar o alto teor de cloreto da água do mar. As estruturas de suporte padrão para lagos falham em ambientes offshore em 2 a 3 anos devido à corrosão causada pela água salgada.

Este sistema consegue lidar com marés e correntes altas?

Sim. O projeto foi desenvolvido especificamente para zonas de maré. O mecanismo de guia de estacas permite que as boias subam e desçam com a maré sem forçar as conexões dos painéis solares. Ele foi testado para correntes de até 2,5 metros por segundo.

Quanto tempo demora a instalação?

Para um sistema fotovoltaico padrão de 1 MW, uma equipe de 10 pessoas pode instalar essa estrutura em aproximadamente 3 semanas. Os flutuadores pré-montados reduzem a mão de obra no local. Não é necessário solda subaquática; todas as conexões são parafusadas acima da linha d'água.

Preciso de bases especiais?

Sim, este sistema requer estacas de aço ou concreto pré-cravadas. A estrutura possui uma braçadeira universal que se adapta a diâmetros de tubos padrão (normalmente de 219 a 325 mm). Fornecemos um guia para a profundidade de cravação das estacas com base nas condições do fundo do mar em sua região.
