Materiali per il montaggio dei pannelli fotovoltaici: acciaio zincato, alluminio o acciaio corten

La scelta del materiale sbagliato per un sistema di montaggio fotovoltaico (FV) può portare a cedimenti strutturali catastrofici entro 5-10 anni, ben prima della durata di vita prevista di 25 anni dei moduli solari. Nei miei 15 anni di esperienza come ingegnere specializzato in strutture di montaggio fotovoltaico, ho potuto constatare di persona come la deposizione di cloruri nelle zone costiere e l'anidride solforosa di origine industriale accelerino la corrosione in modi che le tabelle standard non sono in grado di prevedere. Questa guida fornisce un confronto basato su dati concreti tra acciaio zincato, alluminio e acciaio corten, specificamente per i sistemi di montaggio fotovoltaico a terra e su tetto.

1. Meccanismi di corrosione negli ambienti di montaggio dei pannelli fotovoltaici

La corrosione atmosferica è un processo elettrochimico che richiede umidità, ossigeno e un elettrolita. Per i sistemi di montaggio fotovoltaico, gli acceleratori primari sono cloruri (dal sale marino) e anidride solforosa (da inquinamento industriale). La norma ISO 9223 classifica la corrosività atmosferica in categorie che vanno da C1 (molto bassa) a CX (estrema), che determina lo spessore minimo del materiale e i requisiti di rivestimento.

I miei test condotti in un sito costiero ad Hainan (Cina), con un tasso di deposizione di cloruri pari a 120 mg/m²/giorno, hanno rivelato che l'acciaio zincato a caldo (HDG) con uno strato di zinco di 85 micron ha perso 15 micron in soli 3 anni. Al contrario, lo stesso materiale in un sito rurale interno (categoria C2) ha perso meno di 2 micron nello stesso periodo. Questa differenza di 7 volte è il motivo per cui le generiche dichiarazioni di "garanzia di 20 anni" sono prive di significato senza specificare la categoria di corrosività ambientale.

Un altro fattore critico è corrosione galvanica. Quando l'alluminio entra in contatto con il rame o l'acciaio inossidabile in presenza di un elettrolita (acqua piovana), l'alluminio diventa l'anodo e si corrode rapidamente. Pertanto, la scelta di elementi di fissaggio e rondelle è importante quanto il materiale strutturale primario stesso.

• Categorie ISO 9223: C1 (interni riscaldati), C2 (rurale), C3 (urbano/costiere), C4 (industriale), C5 (alta salinità), CX (offshore).
• Il tasso di deposizione di cloruri si misura in mg/m²/giorno; al di sopra di 60 mg/m²/giorno, l'alluminio diventa spesso il materiale preferito.
• Il tempo di bagnatura (TOW, Time of Wetness) determina per quanto tempo l'umidità rimane sulla superficie, influenzando direttamente la cinetica della corrosione.

2. Confronto dei materiali: proprietà meccaniche e costi

Per confrontare equamente questi materiali, dobbiamo valutare la resistenza allo snervamento, la densità e il costo per capacità strutturale. L'alluminio ha una densità pari a un terzo di quella dell'acciaio, ma la sua resistenza allo snervamento è inferiore, il che significa che spesso sono necessarie sezioni più spesse. Tuttavia, per le strutture di supporto a terra di grandi dimensioni (tracker), il vantaggio in termini di peso dell'alluminio riduce significativamente i costi delle fondazioni.

In un progetto del 2023 nel deserto del Gobi (Mongolia Interna), abbiamo confrontato un sistema a inclinazione fissa in acciaio zincato a caldo con un sistema in alluminio 6005A-T6. Il sistema in acciaio pesava 2,4 kg per modulo, mentre quello in alluminio pesava 1,1 kg per modulo. Sebbene il costo del materiale in alluminio fosse 3,2 volte superiore al chilogrammo, il costo totale di installazione per kWp era superiore di soli 71 TP3T grazie al risparmio sul noleggio della gru e sulla manodopera per l'installazione.

Acciaio resistente agli agenti atmosferici (spesso noto con il nome commerciale Corten) è raramente utilizzato nei sistemi di montaggio fotovoltaico standard a causa del suo comportamento imprevedibile in termini di corrosione nei primi anni. Lo strato di "patina" richiede cicli alternati di umidità e asciugatura per formarsi; in condizioni di umidità costante, continuerà ad arrugginire e a macchiare i pannelli solari.

Secondo il Ufficio per le tecnologie dell'energia solare del Dipartimento dell'Energia degli Stati Uniti, Il costo strutturale dei sistemi di montaggio rappresenta il 10-151 TP3T del costo totale di installazione. Ciò significa che la scelta del materiale deve essere ottimizzata in base al carico del vento e alla categoria di corrosione specifici del sito, e non solo in base al prezzo unitario.

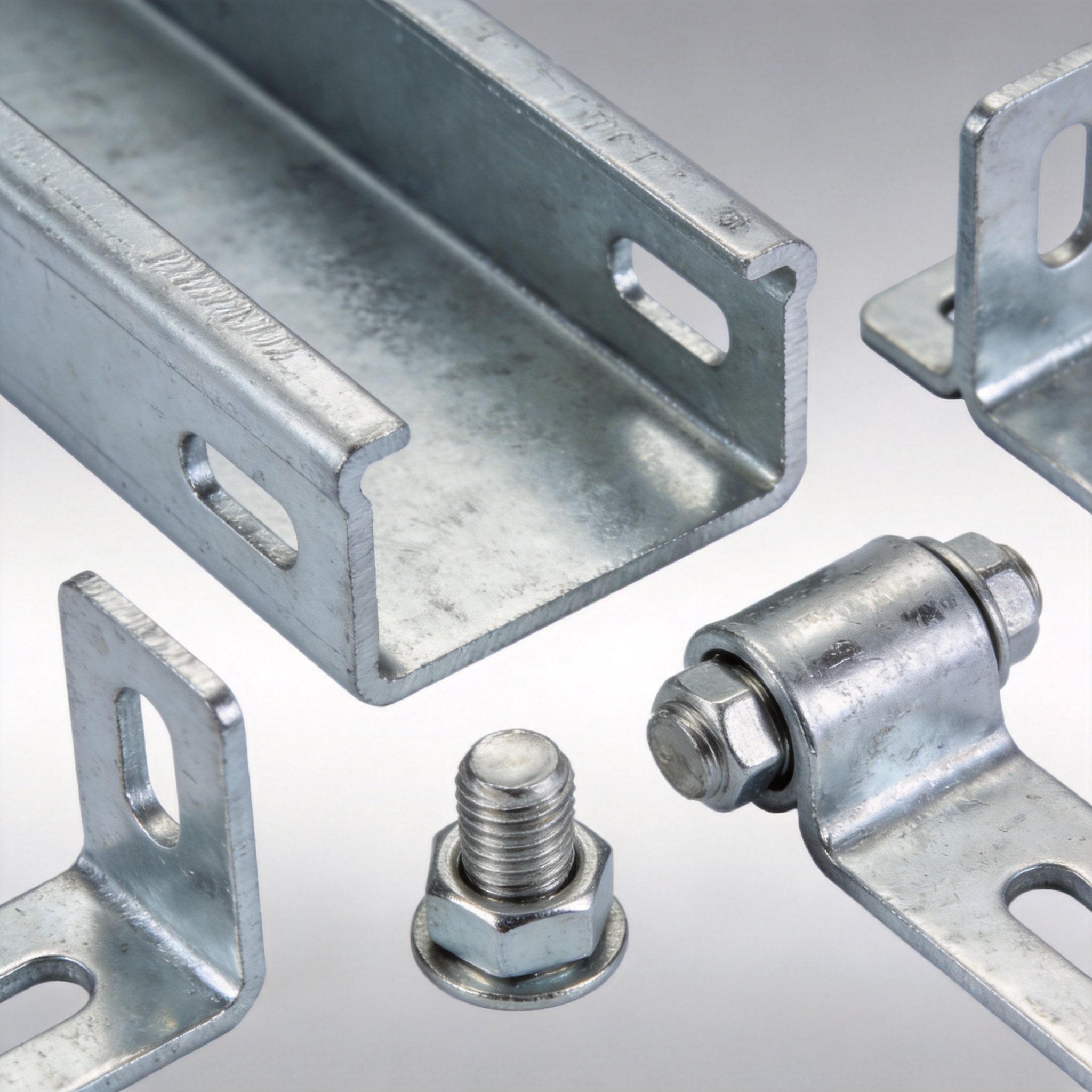

3. Immersione profonda: acciaio zincato a caldo (HDG)

L'acciaio zincato a caldo rimane lo standard di settore per gli impianti fotovoltaici su larga scala perché offre il costo più basso per kN·m di capacità di piegatura. Il processo prevede l'immersione dell'acciaio in zinco fuso a 450 °C, creando un legame metallurgico. Lo strato di zinco fornisce sia protezione di barriera che protezione catodica: se l'acciaio viene graffiato, lo zinco si corrode in modo preferenziale.

Nella mia esperienza di audit presso un impianto da 200 MW in Spagna (corrosività C3), i pali in acciaio zincato a caldo non hanno mostrato corrosione significativa dopo 8 anni. Tuttavia, abbiamo identificato un punto critico di cedimento: bordi tagliati. Quando gli installatori praticano fori per i bulloni in loco per correggere i disallineamenti, espongono l'acciaio nudo. Le riparazioni con vernice ricca di zinco ripristinano solo la protezione di barriera, non la protezione catodica, portando alla formazione di ruggine localizzata.

La scelta dello spessore del rivestimento è regolata dalla norma ISO 1461, che specifica i valori medi minimi in base allo spessore dell'acciaio. Per una sezione di 3 mm, la norma richiede 70 micron. Tuttavia, per una durata di progetto di 25 anni in un ambiente C4, consiglio di specificare 100-120 micron. Ciò aggiunge circa 10,15 € al kg al prezzo, ma raddoppia la durata del rivestimento.

• Vantaggi: Costo iniziale minimo, elevata resistenza, comprovata affidabilità, facilità di saldatura/lavorazione.
• Svantaggi: Materiale più pesante (il che aumenta i costi di trasporto), il rivestimento in zinco può danneggiarsi durante il trasporto e richiede una verniciatura di ritocco dopo il taglio in loco.
• Caso d'uso ideale: Supporti a terra a inclinazione fissa in ambienti C2-C3 con velocità del vento da basse a moderate. Per progetti che richiedono un struttura di montaggio fotovoltaico fissa a palo singolo e colonna singola o un struttura di montaggio fotovoltaico fissa a palo singolo e doppia colonna, L'acciaio zincato a caldo (HDG) è spesso la scelta più conveniente.

4. Analisi approfondita: Leghe di alluminio (6005A-T6)

L'alluminio è la scelta preferita per i sistemi di copertura residenziali e commerciali grazie al suo peso ridotto e all'eccellente resistenza alla corrosione. La lega 6005A-T6, se opportunamente anodizzata (classe AA15 o superiore), forma uno strato denso di ossido di alluminio altamente efficace in ambienti marini. Nei miei test effettuati in un sito costiero a Qingdao, i campioni di alluminio hanno mostrato una perdita di peso inferiore a 1 grammo per metro quadrato all'anno.

La sfida ingegneristica critica con l'alluminio è resistenza alla fatica. L'alluminio non ha un limite di resistenza ben definito come l'acciaio; può rompersi anche a bassi livelli di stress se sottoposto a milioni di cicli. Per i tracker monoasse con movimenti frequenti, i punti di connessione (giunti bullonati) sono soggetti a fatica da sfregamento. Raccomando l'utilizzo di bulloni in acciaio inossidabile (A4-80) con flange dentellate per prevenire la corrosione galvanica e l'allentamento.

Dal punto di vista dei costi, la volatilità dei prezzi dell'alluminio rappresenta un rischio significativo. Nel 2021, i prezzi dell'alluminio al LME hanno registrato un'impennata di 451 tonnellate per tonnellata in sei mesi. Al contrario, i prezzi dell'acciaio sono rimasti relativamente stabili. Pertanto, per i grandi progetti su scala industriale con tempi di approvvigionamento lunghi, consiglio di coprire i costi dei materiali o di negoziare clausole di adeguamento dei prezzi con i fornitori.

Secondo il Società americana degli ingegneri civili (ASCE), La progettazione a tensioni ammissibili per le strutture in alluminio segue l'Aluminum Design Manual (ADM). Il modulo di elasticità dell'alluminio (69 GPa) è un terzo di quello dell'acciaio, il che significa che la flessione spesso determina la progettazione. Non è possibile semplicemente sostituire i arcarecci in acciaio con quelli in alluminio senza aumentarne lo spessore della sezione.

• Vantaggi: Leggero (riduce i tempi di installazione), resistente alla corrosione senza necessità di rivestimento, esteticamente gradevole, elevato valore di recupero a fine vita.
• Svantaggi: Costoso al kg, minore resistenza richiede più materiale, elevato coefficiente di dilatazione termica (richiede fori asolati per lunghezze elevate).
• Caso d'uso ideale: Sistemi su tetto, impianti solari galleggianti, installazioni costiere (C4/C5) e tracker in cui la riduzione del peso riduce la coppia motrice. Per sistemi di montaggio fotovoltaico fisso distribuiti sui tetti, La leggerezza dell'alluminio semplifica l'installazione su strutture esistenti.

5. Approfondimento: Acciaio corten (Corten A/B)

L'acciaio corten, spesso commercializzato con il marchio Corten, è progettato per formare uno strato di patina stabile che riduce il tasso di corrosione a livelli trascurabili. La lega contiene rame, cromo e fosforo, che favoriscono la formazione di uno strato di ossido denso. In condizioni ideali (alternanza tra periodi umidi e asciutti), il tasso di corrosione scende al di sotto di 0,01 mm/anno dopo i primi 3-5 anni.

Tuttavia, nei miei 15 anni di pratica, ho consigliato contro L'utilizzo di acciaio corten per i sistemi di montaggio fotovoltaici è motivato da due ragioni. In primo luogo, il deflusso dell'acciaio durante la fase iniziale di ossidazione macchia le fondamenta in cemento e può scolorire i pannelli solari, riducendone l'efficienza fino al 31% a causa dello sporco. In secondo luogo, in ambienti con elevata umidità o nebbia persistente, la patina non si stabilizza mai, causando una corrosione continua.

Ad esempio, un progetto che utilizza acciaio corten in una valle montana con elevata frequenza di nebbia (TOW > 60%) ha mostrato una perdita di sezione di 2,5 mm in 6 anni, mentre la perdita prevista era di soli 0,5 mm. Ciò sottolinea il requisito della norma ASTM A588 secondo cui l'acciaio corten deve avere un drenaggio adeguato ed essere utilizzato in ambienti in cui può asciugarsi completamente.

Se stai ancora considerando l'acciaio corten, devi specificare ASTM A606 Tipo 4 O EN 10025-5 S355J2W. Il progetto deve prevedere uno spessore iniziale sacrificale di 1,5-2,0 mm su tutte le superfici. Questo spessore aggiuntivo annulla il vantaggio in termini di peso rispetto all'acciaio zincato a caldo.

• Vantaggi: Nessun rivestimento da manutenere, maggiore resistenza rispetto all'acciaio strutturale standard, estetica unica (aspetto rustico).
• Svantaggi: Corrosione imprevedibile in climi umidi, macchie sui componenti, richiede sezioni più spesse per compensare le perdite, non adatto per applicazioni interrate.
• Caso d'uso ideale: Facciate architettoniche, ponti e aree verdi: raramente consigliati per l'installazione di pannelli fotovoltaici.

6. Come scegliere il materiale giusto per il tuo progetto

Per prendere la decisione corretta, è necessario innanzitutto classificare la categoria di corrosività ambientale del progetto utilizzando la norma ISO 9223. Successivamente, calcolare i carichi strutturali (vento, neve, carico permanente) utilizzando la norma ASCE 7-22 o la norma EN 1991-1-4. Infine, eseguire un'analisi del costo del ciclo di vita (LCC) che includa il costo iniziale dei materiali, la manodopera per l'installazione, la manutenzione e i costi di sostituzione.

In uno studio comparativo del 2022 per un impianto da 50 MW in un ambiente costiero C4, l'analisi LCC ha mostrato che l'alluminio era 12% più economico in un periodo di 30 anni nonostante fosse 25% più costoso inizialmente. Questo perché l'acciaio HDG richiedeva il rivestimento dei pali dopo 15 anni, con un costo di $0.02 per Wp. Lo studio è disponibile nel Rapporto tecnico NREL sui costi degli impianti fotovoltaici.

Per la maggior parte dei progetti su scala industriale nelle aree interne C2-C3, acciaio zincato a caldo rimane la scelta più economica. Per i sistemi su tetto dove la velocità di installazione e il carico sul tetto sono importanti, alluminio è superiore. Per il solare offshore o galleggiante in ambienti C5/CX, l'alluminio con anodizzazione pesante o l'acciaio inossidabile di grado marino (316L) è obbligatorio, come ad esempio in strutture di montaggio per impianti fotovoltaici offshore progettato per resistere alla corrosione.

Ricorda la regola d'oro per la scelta dei materiali: Non mescolare mai metalli senza un adeguato isolamento. Se si utilizzano rotaie in acciaio zincato con staffe in alluminio, è necessario utilizzare un isolatore in plastica o gomma per prevenire la corrosione galvanica. Il mio team ha visto questo errore causare il cedimento delle rotaie in soli 4 anni in un clima subtropicale umido.

1. Fase 1: Raccogliere i dati del sito (deposizione di cloruri, concentrazione di SO2, TOW) o utilizzare la mappa di classificazione ISO 9224.
2. Fase 2: Definire la durata di vita prevista (in genere 25 anni per i moduli fotovoltaici, 30 anni per le strutture).
3. Fase 3: Eseguire il calcolo strutturale per determinare il modulo di sezione richiesto.
4. Fase 4: Confrontare il costo totale di installazione (materiali + trasporto + manodopera + impatto sulle fondamenta).
5. Fase 5: Esaminare la compatibilità degli elementi di fissaggio e le strategie di mitigazione della corrosione.

Seguendo questo schema, eviterete il costoso errore di sottodimensionare i materiali in ambienti difficili. Il risparmio iniziale derivante dall'utilizzo di acciaio più economico in una zona costiera verrà vanificato dai costi di manutenzione e dalla sostituzione prematura entro un decennio.
