Cosa tratta questo gruppo
Questo hub raccoglie le configurazioni di tetti, magazzini e pensiline utilizzate in quella fascia di prezzo e ti collega alla pagina corrispondente al criterio che hai selezionato: struttura del tetto, destinazione d'uso dell'edificio o se l'impianto è installato sull'edificio.
- Scaffalature sui tetti di grandi edifici commerciali dove parapetti, impianti e lucernari frammentano la struttura
- Coperture per magazzini e centri logistici: solai in acciaio leggero a grande campata con vincoli di carico ristretti.
- Strutture di copertura e pensiline che sostengono l'impianto su fondamenta indipendenti anziché sul tetto.
- Strategia di zavorramento contro strategia di penetrazione e come la garanzia del tetto e il tipo di membrana la determinano
- Dettagli di sollevamento e di zona perimetrale per gli angoli dei tetti di grandi dimensioni, dove la resistenza al vento è maggiore.
Tre configurazioni da cui partire
Tre configurazioni di fornitura coprono la maggior parte dei casi di approvvigionamento di energia elettrica su tetto per edifici commerciali e industriali:

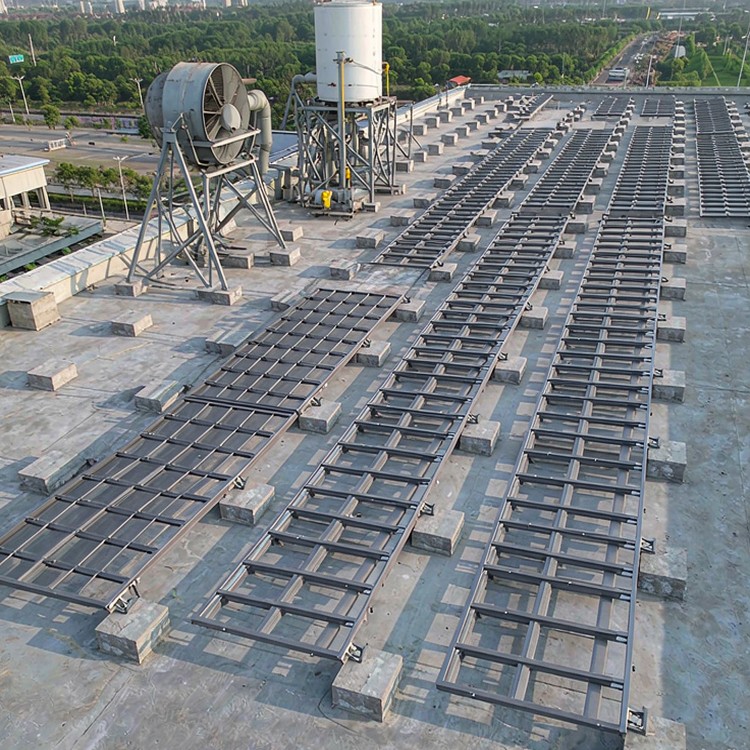

Linea di zavorra
Guide in alluminio con vassoi di zavorra in acciaio, non penetranti, cuscinetti di interfaccia in EPDM. Ideale per: tetti piani a membrana con rigide condizioni di garanzia. Costo relativo: 1,0 (valore di riferimento).
Linea penetrante
Binari zincati a caldo (ZAM) su piedini progettati con sigillatura approvata. Ideali per: terrazze in cemento e metallo dove la garanzia del tetto lo consente. Costo relativo: da -8 a -15%.
Linea della chioma
Telaio in acciaio zincato a caldo su fondazioni indipendenti, tetto indipendente. Ideale per: edifici che non possono sopportare il carico; parcheggi da monetizzare. Costo relativo: da +40 a +70%.
Perché i progetti sui tetti di C&I sono così esigenti
I tetti di edifici commerciali e industriali ospitano la maggior parte della capacità di generazione distribuita a livello mondiale, poiché il carico è già presente e l'interconnessione è breve. Il problema ingegneristico è l'opposto di un'installazione a terra: invece di progettare una fondazione nel terreno, bisogna dimostrare che l'edificio di partenza è in grado di supportare l'impianto, e raramente la documentazione relativa all'edificio è sufficientemente dettagliata per i calcoli.
- Spesso i disegni strutturali originali non esistono o non corrispondono a quanto effettivamente costruito, pertanto la capacità portante del tetto deve essere verificata anziché data per scontata.
- I carichi puntuali provenienti dalla zavorra o dai piedini si concentrano su arcarecci e nervature del ponte che non sono mai stati progettati per un caso di carico distribuito di 25 anni, comprensivo di carico permanente e vivo.
- La spinta del vento sul perimetro e negli angoli è da due a tre volte superiore al valore del campo di installazione, e gli angoli sono proprio i punti in cui gli installatori preferiscono posizionare i blocchi di zavorra.
- Le garanzie sulle membrane di copertura vengono invalidate dalla perforazione, a meno che i fissaggi non siano eseguiti da un appaltatore autorizzato, il che spinge i progetti verso l'utilizzo di zavorra con la relativa penalità di carico.
- Locali tecnici, lucernari, condotti di evacuazione fumi e vie di accesso frammentano l'impianto in blocchi con requisiti di arresto e manutenzione indipendenti.
Requisiti di ingegneria
Questi sono i controlli che eseguiamo prima di finalizzare un progetto per un tetto commerciale e industriale. Ognuno di essi è necessario perché saltarlo comporta un aumento dei costi nella fase di costruzione, dove risultano di gran lunga superiori.
- Verifica strutturale del tetto rispetto al carico permanente dell'impianto più la zavorra, utilizzando la disposizione di arcarecci e solaio realizzata anziché quella prevista nel progetto originale.
- Zonizzazione del sollevamento secondo ASCE 7 o EN 1991, con densità di zavorra o fissaggio a gradini per zona anziché applicata uniformemente
- Dichiarazione di compatibilità della membrana: quale metodo di fissaggio è approvato dal produttore del sistema di copertura e chi detiene la garanzia dopo l'installazione.
- Progettazione di ballast non penetrante con uno strato di distribuzione del carico documentato e verifica dello scorrimento rispetto ai movimenti sismici e termici.
- Piano di accesso per la manutenzione, comprensivo di percorsi pedonali, punti di ancoraggio per la protezione anticaduta e spazio libero per lucernari e condotti di evacuazione fumi.
- Conformità alle normative antincendio e di legge: distanza di sicurezza dai parapetti e dai muri di confine, accessibilità agli interruttori di sezionamento CC e requisiti di arresto rapido, ove applicabili.
Guida alla scelta: decidete prima se utilizzare zavorra o infiltrazioni, perché questa singola scelta determina il carico, il percorso di garanzia del tetto e il metodo di installazione. Tutto il resto ne consegue.
Parametri chiave
| Parametro | Specifiche tipiche |
|---|---|
| Implementazione | Zavorrato, penetrante o ibrido; tettoia laddove la capacità del tetto è esaurita |
| banda di capacità dell'array | Da 100 kW a 5 MW, in genere da 0,5 a 3 MW per edificio o blocco di tetto. |
| Tipo di tetto | Metallo a giunzione verticale, solaio trapezoidale, soletta in calcestruzzo, tetto piano a membrana |
| Interfaccia del modulo | Moduli con telaio da 30-35 mm, morsetti centrali e terminali secondo il disegno di progetto. |
| Strategia di sollevamento eolico | Densità di zavorra o fissaggio a gradini zonali; zone perimetrali e angolari critiche |
| Vita da designer | 25 anni, classe di rivestimento e fissaggio corrispondente alla categoria di corrosività urbano-industriale C3 |
| budget di carico del tetto | Tipicamente 10-20 kg/m2 inclusa la zavorra; verificato rispetto alla capacità del travetto effettivamente realizzato. |
| Accesso e sicurezza | Percorsi pedonali, punti di ancoraggio e distanza libera di 1 m da lucernari e prese d'aria |
Come lo consegniamo
- Progettazione della zavorra a zone scaglionate: il numero di blocchi viene calcolato per zona del tetto anziché in media sull'intero impianto.
- Cuscinetti di distribuzione del carico e geometria delle rotaie che distribuiscono la zavorra sulle nervature del ponte invece di schiacciare il pannello
- Opzioni non penetranti per tetti a membrana e dettagli di sigillatura ingegnerizzati laddove la penetrazione è inevitabile e approvata
- Kit di binari e morsetti preassemblati, dimensionati per passare attraverso i portelli e gli ascensori di accesso al tetto standard.
- Supporto per il rilievo as-built del tetto: lavoriamo a partire dal rilievo effettuato con drone o dai disegni quotati per produrre il layout e il piano di zavorramento.
- Ottimizzazione della disposizione che mantiene una fascia libera di 1 metro intorno a lucernari, prese d'aria e vie di accesso senza compromettere la superficie utilizzabile del tetto.
Standard e conformità
- Carichi del vento ASCE 7 / EN 1991 risolti con fattori di terreno ed esposizione specifici del sito
- Compatibilità dell'interfaccia del modulo IEC 61215 / IEC 61730 verificata rispetto alla scheda tecnica del modulo.
- Classi di esecuzione EN 1090 o AISC per carpenteria metallica saldata e bullonata
- Zincatura a caldo secondo ISO 1461, massa di zinco specificata in base alla corrosività del suolo e dell'atmosfera.
- Gestione della qualità della produzione secondo la norma ISO 9001 con tracciabilità a livello di lotto.
- Documentazione CE/EN 1090 ove richiesta dai mercati di destinazione.
Garanzia di qualità
Ogni lotto viene spedito con certificati di produzione, registri dello spessore del rivestimento e documentazione relativa ai bulloni; le saldature sono conformi alle classi di esecuzione EN 1090 o AISC. La garanzia sulla struttura è di 10 anni, a fronte di una vita utile prevista di 25-30 anni, e i pacchetti di ricambi sono documentati in modo che le riparazioni al dodicesimo anno non dipendano dalla memoria del primo anno.
Installazione e produttività in cantiere
La produttività in cantiere determina se un progetto è economico o costoso. Progettiamo pensando alla squadra di installazione: consegna in kit, così non è necessario assemblare nulla in loco; connessioni con soli bulloni e rondelle preinstallate in officina; teste di fondazione che accettano la struttura entro un intervallo di regolazione documentato, senza richiedere rilavorazioni; e morsetti per moduli che si allineano senza bisogno di spessori. Il manuale di installazione include le dimensioni previste della squadra, le raccomandazioni sulle attrezzature e la produttività giornaliera realistica per tipologia di assemblaggio, oltre ai criteri di accettazione delle tolleranze che il tecnico di cantiere può verificare con un metro e una livella.
Documentazione che riceverai
La documentazione è importante quanto l'acciaio stesso. Per ogni consegna riceverete certificati di collaudo del laminatoio riconducibili ai numeri di lotto; registri di zincatura per lotto conformi alla norma ISO 1461 o allo standard da voi specificato; rapporti di ispezione dimensionale delle dime di preassemblaggio; tracciabilità dei lotti di bulloni e componenti; disegni as-built laddove siano state apportate modifiche in cantiere; e un documento di garanzia che specifica i casi di carico coperti, la durata di vita utile prevista e le procedure di reclamo. Tutto è indicizzato, in modo che il registro delle risorse non dipenda dalla memoria di un singolo ingegnere.
Considerazioni di costo e commerciali
- In genere, una volta incluso il materiale di distribuzione del carico, il costo della zavorra è superiore del 15-25% rispetto a quello di una scaffalatura penetrante equivalente.
- Il rinforzo strutturale del tetto, se necessario, è la voce di spesa più importante e spesso viene scoperto in ritardo
- Le limitazioni di accesso – dimensioni del portello, capacità di sollevamento, impossibilità di installare una gru sul tetto – possono aumentare i costi di installazione del 10-20%.
- La gestione dei cavi e i sistemi di passerelle vengono spesso omessi dalle prime offerte e aggiunti in fase contrattuale.
- Tempi di consegna: 3-6 settimane per i kit di binari standard, 6-10 settimane in caso di dettagli di tenuta ingegnerizzati o strutture di copertura.
Parametri di riferimento
- Un impianto fotovoltaico da 1,2 MW installato sui tetti di due capannoni logistici nella Germania meridionale, zavorrato su una copertura a membrana senza fori per preservare la garanzia ventennale del tetto.
- Un impianto fotovoltaico da 800 kW installato sul tetto di uno stabilimento di componenti automobilistici in Thailandia, utilizzando piedini penetranti su una soletta metallica trapezoidale, laddove la garanzia del tetto consentiva l'impiego di fissaggi specifici.
- Un portafoglio di 2,5 MW per il settore commerciale e industriale in Spagna, suddiviso in sette centri di distribuzione, standardizzato su un'unica famiglia di binari e morsetti, in modo che le squadre di manutenzione necessitino di un unico kit di ricambi.
- Un impianto ibrido da 3 MW, composto da tettoie e pensiline, presso un parco logistico nei Paesi Bassi, dove il tetto erogava 1,2 MW e i restanti 1,8 MW erano distribuiti sulle pensiline sopra l'area dei rimorchi.
Pianificazione della durata di servizio e della manutenzione
La convenienza economica dei sistemi di montaggio si decide all'ottavo anno, non al momento della firma del contratto. Il peso della zincatura, la classe di rivestimento dei dispositivi di fissaggio e la protezione dei bordi determinano se l'ispezione dell'ottavo anno rileva un serraggio corretto dei dispositivi o la presenza di ruggine. Pubblichiamo gli intervalli previsti per la prima manutenzione in base alla classe ambientale e li supportiamo con i dati relativi ai lotti di rivestimento, in modo che le discussioni sulla garanzia partano da dati concreti.
Come controlliamo la consegna
| Palcoscenico | Cosa facciamo | Ciò che riceverai |
|---|---|---|
| Rilievo del tetto | Tipo di arcareccio, spaziatura e condizioni del solaio verificati rispetto ai disegni | Nota annotata sul rilievo del tetto e sulla valutazione del carico |
| Blocco del layout | densità di zavorra o fissaggio per zona del tetto approvata dall'ingegnere strutturale | Disegno di progetto, schema di zavorramento e mappa della zona di sollevamento |
| Ingresso dei materiali | Lega della rotaia, massa del rivestimento e classe del fissaggio verificate rispetto alle specifiche | certificati di fabbrica e registri di rivestimento |
| Pre-spedizione | Verifica della completezza del kit per ogni blocco del tetto, del numero di elementi di fissaggio e delle dimensioni dell'imballaggio del portello. | lista di imballaggio corrispondente alla sequenza dei blocchi del tetto |
| Consegna del sito | Strato di ripartizione del carico, posizionamento della zavorra e valori di coppia confermati in loco | manuale di installazione, tabella delle coppie di serraggio e lettera di garanzia |
Inviaci il rilievo e la planimetria del tuo tetto: ti restituiremo un piano di zavorramento, una mappa delle zone di sollevamento e un preventivo dettagliato dei materiali necessari per la tua richiesta di finanziamento.
Guide in questo gruppo
Strutture di supporto per pannelli solari su tetti di grandi edifici commerciali.
Zavorra o attraversamento su grandi tetti commerciali: valutazione del carico, zonizzazione del sollevamento e fissaggi sicuri ai fini della garanzia.
Installazione di pannelli solari su tetto per magazzini e logistica
Impalcati in acciaio leggero di grande luce con vincoli di carico stringenti: distribuzione delle rotaie, strategia di fissaggio e pianificazione degli accessi.
Strutture commerciali di tettoie e pensiline solari per auto.
Strutture in acciaio indipendenti installate sopra parcheggi e cortili dove il tetto non è in grado di sostenere i pannelli.
Directory delle applicazioni correlate
Questa fascia di scala viene spesso combinata con i seguenti gruppi di applicazione, che riguardano il terreno, la tipologia di suolo e le condizioni del sito.
Domande frequenti
Devo rinforzare il tetto prima di installare un impianto di strumentazione e controllo?
È possibile installare l'impianto su un tetto con una garanzia rigorosa sulla membrana impermeabilizzante?
Come gestite lucernari, prese d'aria e tetti dalla forma irregolare?
Qual è il budget di carico per un impianto di strumentazione e controllo con zavorra?
Siete in grado di fornire servizi per un portafoglio clienti commerciale e industriale dislocato su più sedi?
Cosa dobbiamo preventivare
- Disegni del tetto così come realizzato o un rilievo misurato con indicazione della distanza tra i arcarecci e del tipo di copertura.
- velocità del vento di progetto, altezza dell'edificio, categoria del terreno e qualsiasi caso di carico di neve
- Termini di garanzia del produttore del sistema di copertura e della membrana, oltre a eventuali restrizioni di penetrazione.
- Capacità target per blocco di tetto, modello di modulo e confini dell'array preferiti
Rivolgiti a un ingegnere strutturale.
Inviateci i dati del vostro sito, la capacità prevista e il programma di costruzione, e i nostri ingegneri vi forniranno un progetto strutturale, una stima dei quantitativi e un pacchetto di fornitura con relativo costo.
