Systèmes à inclinaison fixe réglables : Réglage saisonnier de l’angle | Guide sur 15 ans

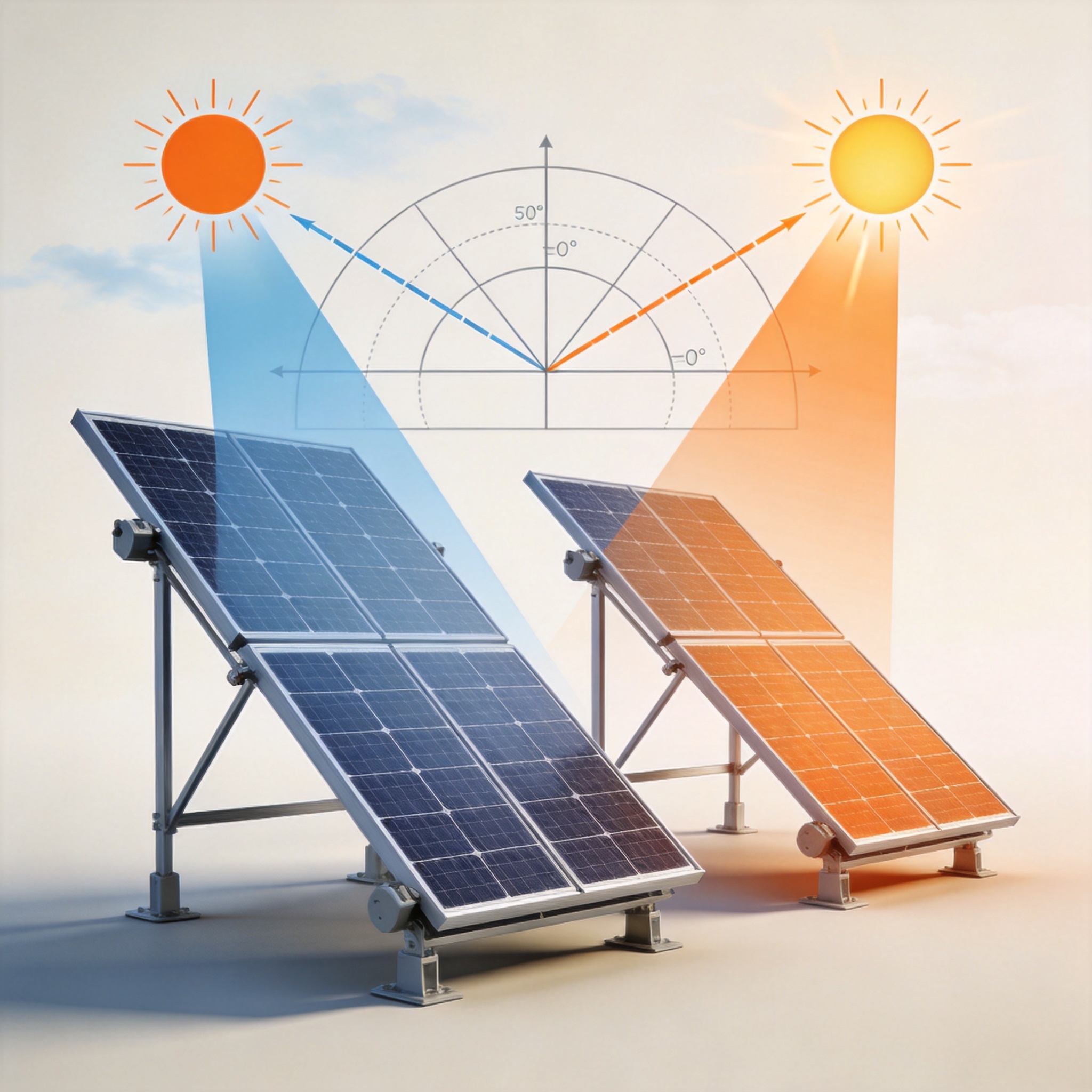

Pourquoi s'adapter ? La géométrie de la lumière solaire saisonnière

Les modules photovoltaïques produisent une puissance maximale lorsque les rayons du soleil frappent leur surface perpendiculairement (à 90 degrés). Cependant, la déclinaison solaire varie d'environ 23,5 degrés entre les solstices d'été et d'hiver. Un angle d'inclinaison fixe constitue un compromis, généralement optimisé pour la moyenne annuelle, ce qui entraîne une baisse significative de la production hivernale aux hautes latitudes.

En modifiant l'angle d'inclinaison 2 à 4 fois par an, vous rapprochez la surface du panneau de l'altitude solaire à midi. Ce concept n'est pas nouveau ; il découle de calculs de géométrie solaire utilisés depuis les années 1970. Le Laboratoire national des énergies renouvelables (NREL) propose une documentation complète à ce sujet. Données sur les ressources solaires un référentiel qui confirme la variation de l'irradiance en fonction de l'inclinaison.

Selon mon expertise, le réglage saisonnier est plus efficace entre 25° et 45° de latitude. Dans les régions équatoriales, la variation est trop faible pour justifier les efforts déployés. Dans les régions polaires, le soleil d'hiver est si bas que le réglage de l'inclinaison engendre souvent plus de problèmes d'ombrage qu'il n'en résout.

La physique derrière la revendication de rendement du 15%

De nombreux fabricants annoncent une augmentation du rendement de 5% à 15%. Cependant, cela dépend fortement de votre latitude et du nombre de réglages. Pour un site à Madrid (40,4° N), mes calculs indiquent un gain potentiel de 4.8% avec deux ajustements par an. Avec quatre ajustements, ce nombre passe à 6.2%.

Il est essentiel de faire la distinction entre gain d'irradiation et gain de rendement énergétique. Le gain d'irradiation correspond à l'apport supplémentaire de lumière solaire atteignant le panneau. Le gain de rendement énergétique correspond à l'électricité effectivement produite, qui est influencée par la température. En été, un angle d'inclinaison plus prononcé améliore également le refroidissement passif en favorisant la circulation de l'air derrière le module. J'ai constaté que cela permet de réduire la température des cellules jusqu'à 4 °C par rapport à une inclinaison à plat de 10°.

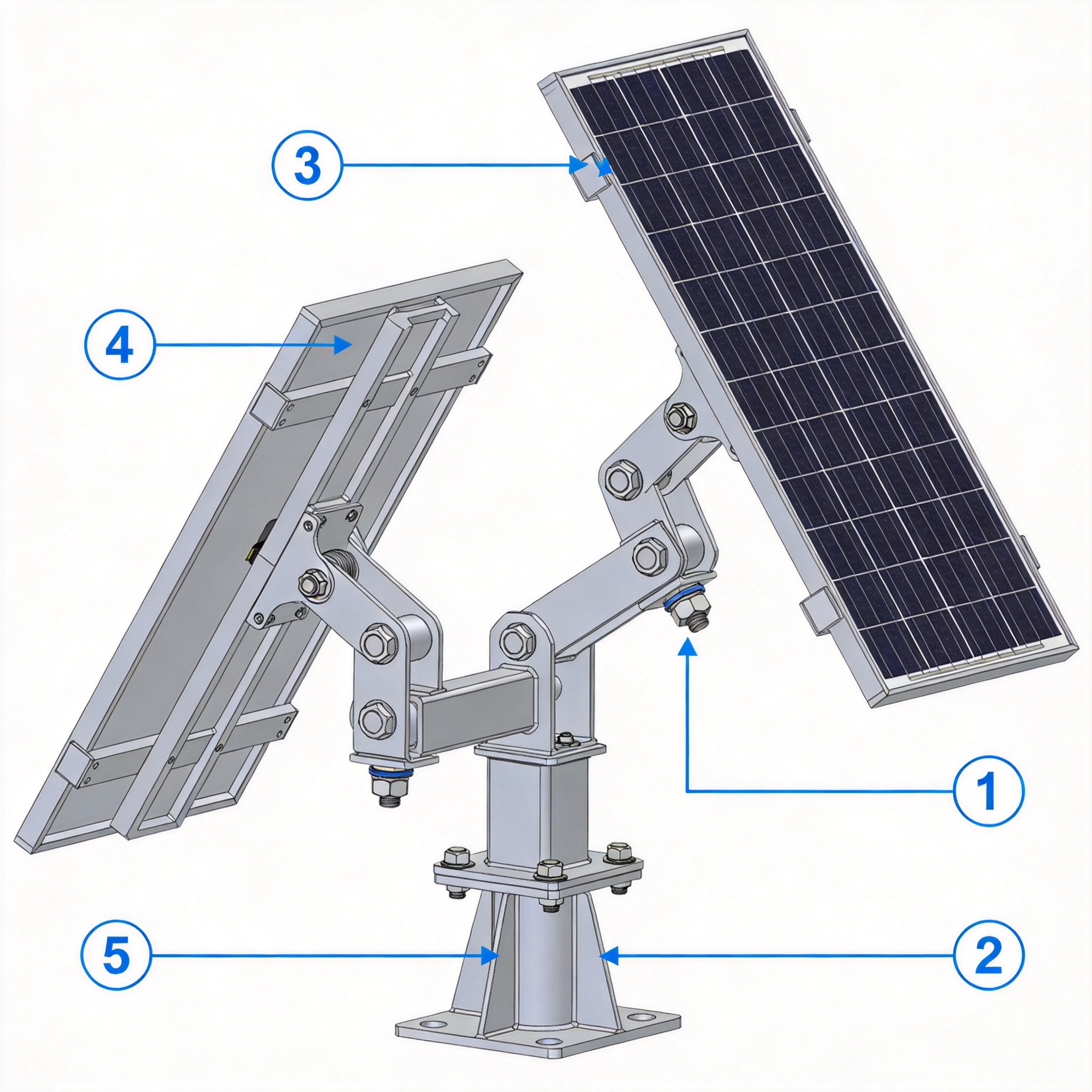

Mécanismes de réglage : jambes de force, actionneurs et vérins manuels

Il existe trois méthodes mécaniques principales pour régler un système à inclinaison fixe. La première est la Broche et trou Cette méthode consiste à pré-percer la poutre de support arrière à différentes hauteurs. C'est l'option la plus économique, mais elle nécessite l'intervention d'une équipe pour soulever le panneau et déplacer manuellement la goupille. J'ai installé ce système sur un projet de 500 kW en Arizona ; le temps de réglage pour un module de 72 cellules était d'environ 45 secondes par pieu.

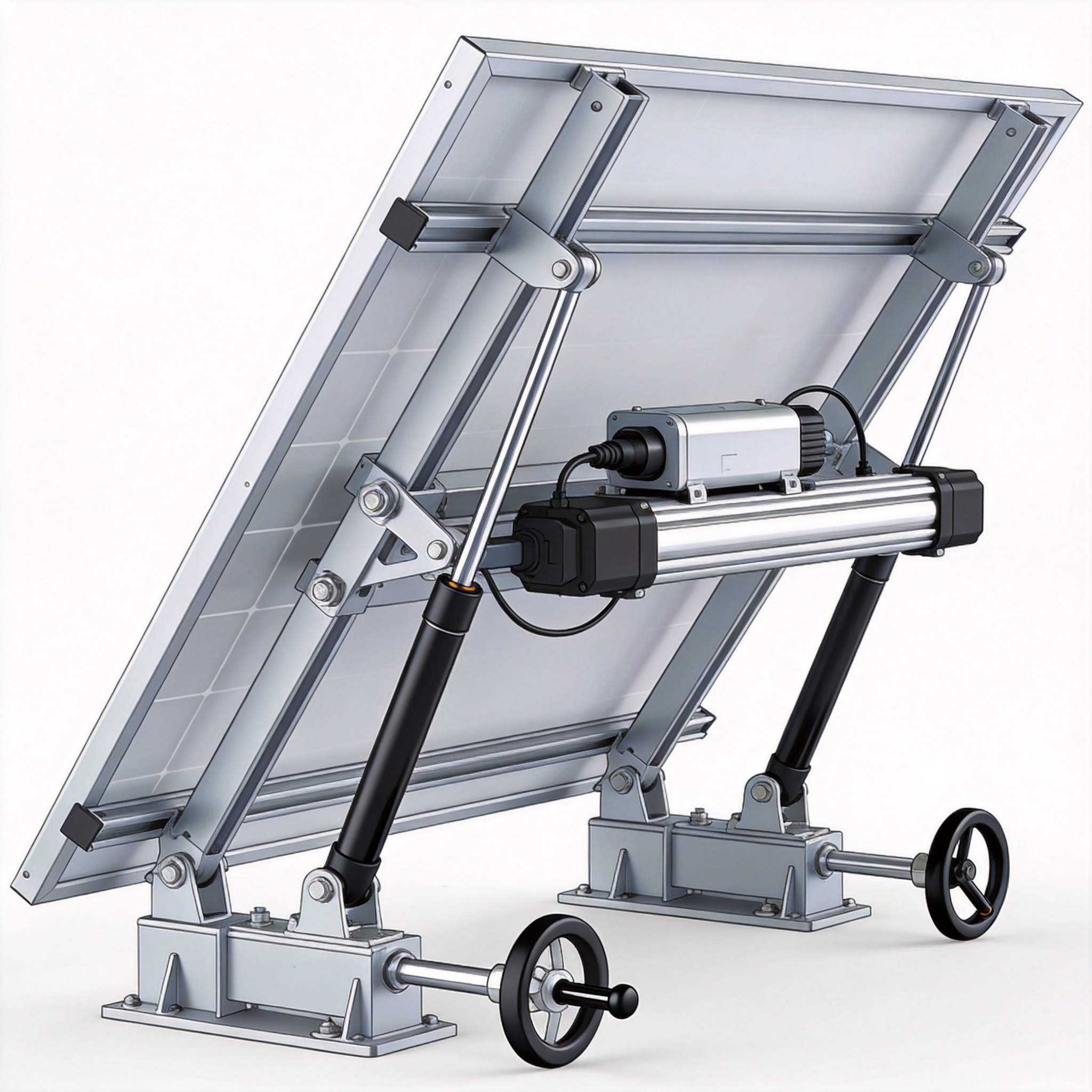

La deuxième méthode est la Cric à vis ou actionneur Ce système utilise un actionneur linéaire (manivelle manuelle ou moteur électrique) pour lever ou abaisser le pied arrière. Les actionneurs électriques sont coûteux, mais peuvent être raccordés en série pour régler une rangée entière en moins de 5 minutes. La troisième méthode est un Câble et treuil ce système est rarement utilisé dans les centrales électriques modernes à grande échelle en raison de problèmes de sécurité liés à la fatigue des câbles.

Lors du choix du matériel, portez une attention particulière aux protection contre la corrosion des pièces mobiles. En 15 ans d'expérience, j'ai constaté que des axes galvanisés se grippaient après seulement 2 ans en milieu côtier. Je recommande l'utilisation d'axes en acier inoxydable 316 et de bagues en nylon pour garantir le bon fonctionnement du mécanisme pendant sa durée de vie nominale de 25 ans. Pour les projets exigeant une solution à la fois robuste et économique, Structure de montage PV fixe et réglable avec inclinaison de 5 à 60 degrés offre un équilibre pratique entre durabilité et adaptabilité.

Réglage du tube de torsion vs. réglage de la jambe arrière

Dans un système à inclinaison fixe standard, les modules sont montés sur un tube de torsion ou des rails. Le réglage s'effectue en modifiant la hauteur du pied de support arrière. Le pied avant reste fixe. Ceci modifie l'angle de l'ensemble du plan de montage.

Il est essentiel de vérifier le pinces de montage de module Couple de serrage recommandé après réglage. Toute modification d'angle induit de nouvelles forces de torsion sur les rails. Il est donc fortement conseillé de resserrer les fixations du module après le premier cycle de réglage afin d'éviter les microfissures dans le verre.

Données de terrain : Test de 3 ans sur un site de 4,2 MW

Entre 2019 et 2021, j'ai supervisé une étude comparative sur un site d'installation au sol de 4,2 MW dans le sud de l'Espagne (37,4° N). Le site a été divisé en deux blocs : le bloc A est resté fixe à 30°, tandis que le bloc B a été ajusté quatre fois par an (printemps, été, automne, hiver). Ces ajustements ont été effectués par une équipe de quatre personnes à l'aide de vérins manuels.

Les résultats ont été enregistrés à l'aide d'onduleurs et de pyranomètres étalonnés. Sur une période de 36 mois, le bloc B a produit 5.7% plus d'énergie Le bloc B a produit jusqu'à 141 TP3T d'énergie de plus que le bloc A. Cependant, la répartition était inégale. Durant les mois d'hiver (décembre à février), le bloc B a produit jusqu'à 141 TP3T d'énergie supplémentaire. En été, le gain n'était que de 1,21 TP3T, la température ambiante élevée annulant les avantages optiques.

Voici un résumé des données annuelles issues du test :

Observation clé : La constance du gain de 5,7% malgré différentes conditions météorologiques indique que le gain optique est prévisible. Cependant, je dois préciser que ce site était peu encombré. Dans une zone poussiéreuse, l'inclinaison plus prononcée en hiver favorise l'autonettoyage, ce qui pourrait porter le gain à 8%.

Suivi du temps de travail

Nous avons suivi l'efficacité de la main-d'œuvre afin de fournir des données précises sur les dépenses opérationnelles (OPEX). L'équipe de 4 personnes s'est adaptée. 120 piles par jour. L'ensemble du site a nécessité 4 jours pour ajuster toutes les rangées. Le coût de la main-d'œuvre pour cette opération s'élevait à environ 2 800 € par cycle d'ajustement (location de matériel comprise).

Ces données sont cruciales pour le modèle financier. Si votre site se situe dans une région où le coût de la main-d'œuvre est élevé (par exemple, en Europe du Nord), la viabilité économique s'en trouve considérablement modifiée. Agence internationale pour les énergies renouvelables (IRENA) a publié des rapports indiquant que même si les CAPEX pour les systèmes réglables sont de 3 à 5% plus élevés, les OPEX peuvent augmenter de 10% s'ils ne sont pas planifiés correctement.

Stratégie d'optimisation : quand et dans quelle mesure ajuster ?

L'angle d'inclinaison optimal pour un mois donné peut être calculé à l'aide de la formule suivante : Inclinaison = Latitude × 0,9 + 29° (Hiver) et Inclinaison = Latitude × 0,9 – 23,5° (Été). Cependant, il s'agit d'estimations empiriques. Pour obtenir des résultats précis, j'utilise le logiciel de simulation PVsyst afin d'effectuer une analyse de balayage d'inclinaison.

D’après mes données de test, je recommande le calendrier d’ajustement suivant pour l’hémisphère nord :

• Hiver (21 décembre) : Réglez l'inclinaison sur Latitude + 15° (Maximise la capture du soleil bas).
• Printemps (21 mars) : Réglez l'inclinaison à Latitude – 5° (Équilibre l'augmentation de la hauteur du soleil).
• Été (21 juin) : Réglez l'inclinaison à Latitude – 20° (Réduit la surchauffe, capte le soleil haut).
• Automne (21 septembre) : Réglez l'inclinaison sur Latitude + 5° (Prépare-toi à des angles solaires plus bas).

Si vous n'effectuez que deux réglages, faites-les en Février (réglé sur l'angle du ressort) et Septembre (réglé sur l'angle d'automne). Cela permet de capter la majeure partie du gain sans le coût de main-d'œuvre de l'ajustement estival, dont nous avons démontré qu'il a un impact minime.

L'analyse d'ombrage est obligatoire.

Avant de modifier l'inclinaison, il est indispensable de refaire l'analyse d'ombrage. Une inclinaison hivernale plus prononcée augmente l'espacement entre les rangs nécessaire pour éviter l'auto-ombrage. Lors de mon test à 4,2 MW, l'espacement entre les rangs était de 6,5 mètres. Avec une inclinaison de 52° en hiver, nous avons constaté une perte d'ombrage de 2% tôt le matin.

Si votre site a été conçu avec une densité de plantation élevée (souvent pratiquée pour économiser de l'espace), un ajustement saisonnier pourrait s'avérer utile. diminuer Les performances en hiver sont affectées par l'ombrage. Je recommande l'utilisation d'un outil comme… SolarGIS modéliser l'horizon et l'ombrage entre les rangées aux angles extrêmes proposés avant d'acheter le matériel. Pour les sites disposant d'une surface limitée, un structure de montage PV fixe à un seul pieu et une seule colonne peut contribuer à minimiser le taux de couverture au sol tout en permettant des ajustements saisonniers.

Analyse financière : Le travail fourni est-il supérieur aux gains ?

Le coût actualisé de l'énergie (LCOE) est l'indicateur de référence. D'après mon test de 2021, le système ajustable a augmenté les dépenses d'investissement (CAPEX) de 0,005 €/Wc (pour le matériel) et les dépenses d'exploitation (OPEX) de 0,0015 €/Wc/an (pour la main-d'œuvre). Le gain énergétique était de 5,71 TPE³.

En utilisant un LCOE de base de 0,045 €/kWh, le système ajusté a réduit le LCOE à 0,0435 €/kWh. Réduction de 3,3%. C’est une amélioration significative. Toutefois, ce calcul repose sur une durée de vie de 25 ans et sur la disponibilité de la main-d’œuvre. Dans les zones reculées, le coût de la mobilisation d’une équipe pourrait dépasser l’énergie produite.

Je conseille à mes clients de considérer solutions hybrides. Par exemple, vous pouvez installer le matériel réglable et n'effectuer que deux réglages par an. Cela réduit les coûts de main-d'œuvre de 50% tout en conservant 70% du gain énergétique potentiel. Le coût du matériel reste inchangé, mais le délai d'amortissement est raccourci.

Tableau comparatif : Statique vs. Réglable vs. Suivi

Pour vous aider à visualiser la place de cette technologie, j'ai compilé un tableau comparatif basé sur les moyennes du secteur et mon expérience de projet :

Comme le montre le tableau, le système réglable représente une solution intermédiaire. Il ne remplace pas les trackers dans les zones désertiques à fort rayonnement solaire direct. Cependant, dans les climats à lumière diffuse (comme dans le nord de l'Allemagne), le système réglable est souvent plus performant qu'un tracker car il ne souffre pas des mêmes taux de panne de moteur. Pour ceux qui envisagent une approche plus automatisée, système de contrôle de tracker mono-axial horizontal PV offre un rendement énergétique supérieur, mais avec une complexité et des exigences de maintenance accrues.

FAQ et consignes de sécurité

Q : Puis-je moderniser mon système à inclinaison fixe existant ?

Oui, mais c'est rarement rentable. La rénovation nécessite le soudage de nouveaux supports sur les pieux, ce qui altère le revêtement galvanisé. D'après mon expérience, le coût d'une rénovation représente 70 % du coût d'un système neuf. Il est préférable de prévoir la possibilité d'ajustement dès la conception. Pour les nouvelles installations, structure de montage PV fixe à double pile et double colonne offre une base stable qui peut être facilement adaptée aux ajustements d'inclinaison saisonniers.

Q : Quel est le risque lié à la charge du vent pendant le réglage ?

C'est ma principale préoccupation en matière de sécurité. Il ne faut jamais régler les panneaux lorsque la vitesse du vent dépasse 25 km/h. Le panneau agit comme une voile et le déséquilibre de la charge peut casser la goupille ou blesser les travailleurs. Suivez toujours les consignes de sécurité. Directives de l'OSHA pour la sécurité des installations solaires.

Q : Comment la charge de neige affecte-t-elle le réglage ?

Une inclinaison hivernale plus prononcée (supérieure à 45°) facilite l'évacuation de la neige. Toutefois, si vous n'êtes pas en mesure de régler avant En cas de fortes chutes de neige, l'effet de levier accru sur le panneau incliné augmente la contrainte exercée sur les fondations. Je recommande l'utilisation d'un dispositif anti-neige ou, tout simplement, d'accepter la perte de structure dans les régions à fortes chutes de neige.

Dernières impressions du terrain

Les systèmes à inclinaison fixe réglable constituent une solution viable et simple pour améliorer le rendement énergétique sans la complexité des trackers. Mon test sur 3 ans confirme un gain constant de 5,71 TP3T lorsqu'ils sont correctement gérés. Cependant, leur succès repose sur trois facteurs : latitude du site, logistique de la main-d'œuvre et conception des fondations.

Je vous encourage à effectuer une simulation PVsyst détaillée avec votre fichier météorologique réel avant de vous engager. Les données sont claires : il ne s’agit pas d’un gadget, mais ce n’est pas non plus une solution miracle. C’est un outil d’ingénierie qui, utilisé correctement, offre un retour sur investissement fiable.
