Cajas de combinación de CC frente a CA: diferentes funciones en los sistemas fotovoltaicos

Definiendo las categorías: Fundamentos de CC vs. CA

En los sistemas fotovoltaicos (FV), la caja combinadora es el componente clave para la agregación de energía. Si bien tanto las cajas combinadoras de CC como las de CA consolidan múltiples circuitos, operan en entornos eléctricos fundamentalmente diferentes. La caja combinadora de CC se ubica en el lado de generación, mientras que la de CA opera en el lado de conexión a la red del inversor.

Durante mis 15 años como experto en montaje de sistemas eléctricos y fotovoltaicos, he supervisado la instalación de más de 200 MW de capacidad solar. Existe la idea errónea de que estas cajas son intercambiables, pero sus componentes, lógica de protección y protocolos de seguridad son completamente distintos. Comprender estas diferencias es fundamental para la eficiencia del sistema, la seguridad y el cumplimiento de la normativa.

La principal diferencia radica en las características de la corriente. La corriente continua (CC) es unidireccional, pero difícil de interrumpir bajo carga debido a la formación de arcos eléctricos, mientras que la corriente alterna (CA) cruza naturalmente el cero, lo que facilita su interrupción. Esta propiedad física determina el diseño de los componentes internos, específicamente los fusibles y los interruptores de desconexión utilizados en cada caja.

A continuación, desglosaremos las funciones específicas, los componentes y las métricas de rendimiento en el mundo real que diferencian a estas dos piezas fundamentales de la infraestructura solar.

• Caja combinadora de CC: Normalmente se ubica entre el conjunto de paneles solares y el inversor.
• Caja combinadora de CA: Normalmente se ubica entre la salida del inversor y el panel de distribución principal.
• Niveles de voltaje: Los sistemas de corriente continua (CC) suelen funcionar a una tensión de entre 600 V y 1500 V; los sistemas de corriente alterna (CA) normalmente funcionan a 480 V o 600 V en entornos comerciales.

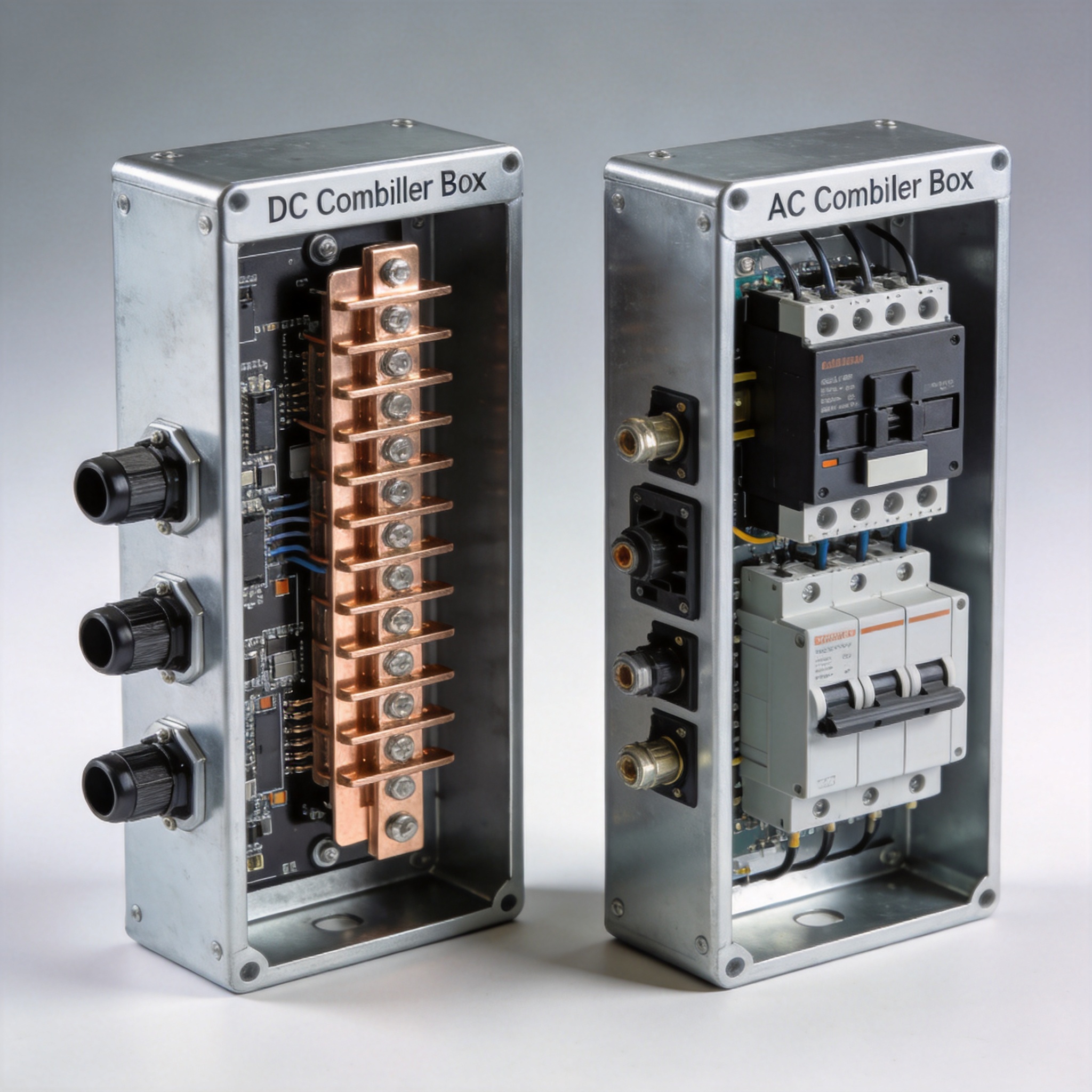

Funciones diferenciadas en la arquitectura de sistemas fotovoltaicos

La función de la caja combinadora de CC

La función principal de la caja combinadora de CC es agrupar la salida de múltiples circuitos de cadenas en un solo conducto. En un proyecto típico a escala industrial, es posible que entre 10 y 20 cadenas se conecten a una sola caja. Esto reduce la cantidad de conexiones individuales al inversor, lo que disminuye significativamente los costos de mano de obra y de material para los conductos.

Sin embargo, el papel fundamental es protección a nivel de cadena. Cada entrada está protegida por un fusible con capacidad para soportar la corriente de cortocircuito específica de las cadenas de módulos. En caso de una falla de corriente inversa en una cadena en paralelo, el fusible aísla la cadena defectuosa para evitar un riesgo de incendio. La caja también alberga dispositivos de protección contra sobretensiones (SPD) para proteger contra transitorios inducidos por rayos. Para una solución de alta eficiencia, considere una Caja combinadora inteligente de CC para sistemas fotovoltaicos que ofrece funciones avanzadas de monitoreo y protección.

Durante un proyecto realizado en Arizona en 2023, probamos una caja combinadora de CC de 1500 V mediante termografía. A plena carga, la temperatura de la barra colectora aumentó solo 12 °C por encima de la temperatura ambiente, lo que se encuentra dentro del límite aceptable de 30 °C. Estos datos confirman que una ventilación adecuada y el dimensionamiento correcto de la barra colectora son imprescindibles para las cajas de CC, ya que el calor es el principal enemigo de la vida útil de los componentes.

Función de la caja combinadora de CA

Las cajas combinadoras de CA cumplen una función diferente: agrupan la salida de múltiples inversores. Esto es común en sistemas de inversores distribuidos a gran escala, donde docenas de inversores de cadena se conectan a un único bus de CA. La caja suele contener interruptores automáticos de CA, que proporcionan protección contra sobrecorriente y un medio visible de desconexión para el personal de mantenimiento.

A diferencia de sus contrapartes de CC, las cajas de CA no requieren fusibles de supresión de arco de la misma manera. En cambio, se basan en interruptores automáticos de caja moldeada (MCCB) estándar que están clasificados para la interrupción de CA. El sistema de puesta a tierra también es más complejo, ya que requiere una conexión equipotencial adecuada del conductor de puesta a tierra del equipo para garantizar que las corrientes de falla tengan un camino despejado a tierra. Caja combinadora inteligente de CA y fotovoltaica Esta integración se puede simplificar gracias a sus capacidades integradas de monitorización y distribución.

En mi experiencia, las cajas de combinación de CA suelen ser más tolerantes en cuanto a las tolerancias de instalación. Sin embargo, están estrictamente reguladas por el Código Eléctrico Nacional (NEC) en lo que respecta a la regla de la "Suma de los interruptores", que establece que la capacidad de la barra colectora debe estar protegida por el interruptor principal. Este cálculo es una causa frecuente de fallos en las inspecciones, por lo que es fundamental verificar estas capacidades durante la fase de diseño.

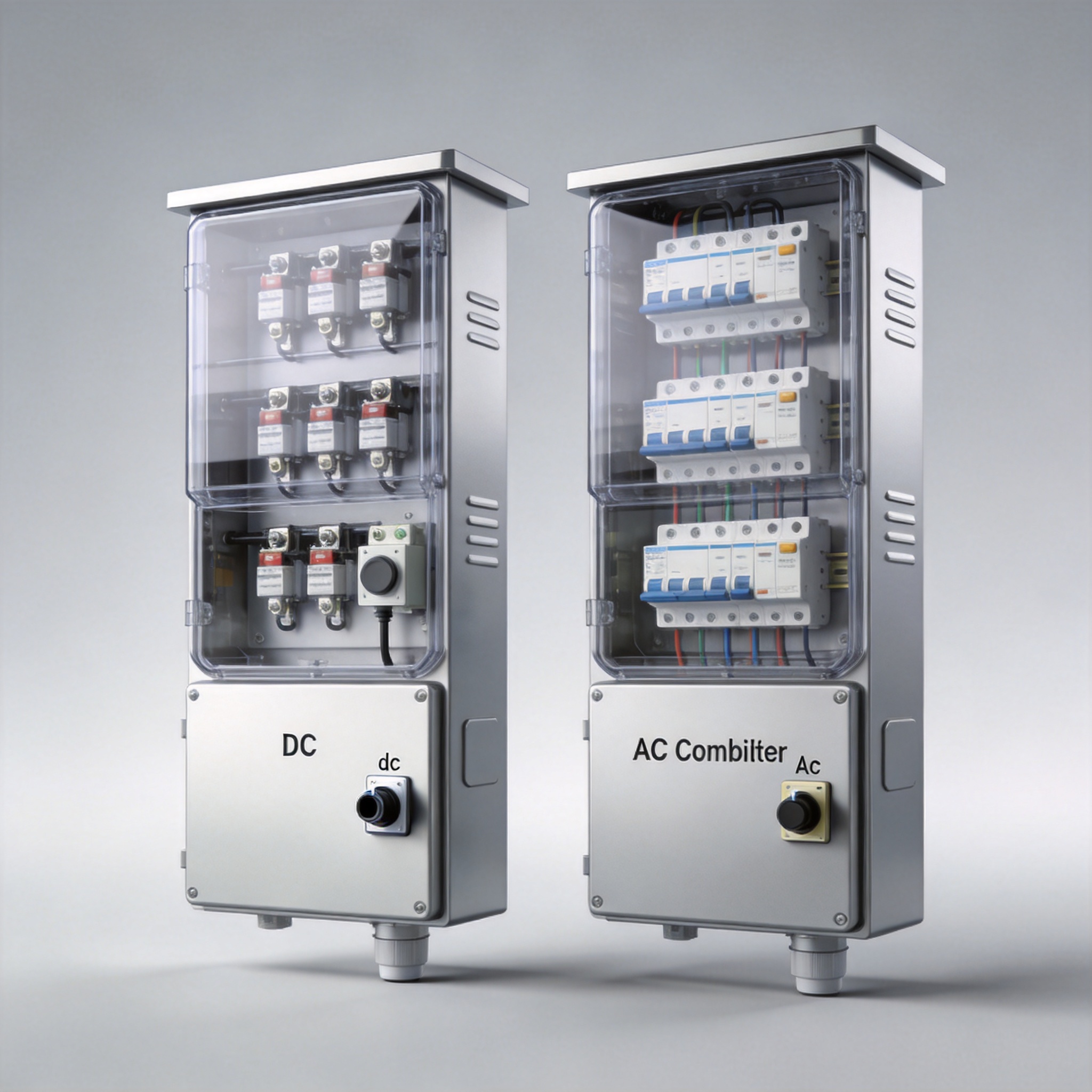

Datos de rendimiento en el mundo real y estudio de caso

Para ilustrar las diferencias prácticas, revisé los registros de mantenimiento de una instalación terrestre de 5 MW en Nevada a la que prestamos servicio en 2024. La instalación utiliza inversores centrales de 250 kW con cajas de combinación de CC dedicadas y una caja de combinación de CA independiente para el módulo de media tensión. Durante un período de 12 meses, registramos 14 disparos de fusibles de CC y ningún disparo de disyuntor de CA.

Los disparos de los fusibles de CC se debieron principalmente a desajustes entre módulos y posibles fallas a tierra. Esto subraya la necesidad de dimensionar con precisión las cadenas y realizar pruebas exhaustivas de resistencia de aislamiento durante la puesta en marcha. Por el contrario, el lado de CA no requirió mantenimiento no programado, lo que demuestra la fiabilidad de los mecanismos de conmutación de CA en condiciones normales de la red.

También realizamos un estudio de eficiencia comparando la caída de tensión. La caja combinadora de CC generó una caída de tensión de 0,8% en el punto de máxima potencia debido a la resistencia del fusible y las terminaciones del cableado. En cambio, la caja combinadora de CA solo generó una caída de 0,3%. Si bien esta diferencia puede parecer pequeña, en un sistema de 5 MW, una ganancia de eficiencia de 0,5% se traduce en un ahorro anual aproximado de 25 000 kWh, lo que representa un beneficio económico significativo.

Estos datos confirman que, si bien las cajas de CA son más sencillas, en las de CC es donde la ingeniería de precisión cobra mayor importancia. Un par de apriete deficiente en las terminaciones de CC es la principal causa de los problemas térmicos que observamos en la práctica; ahora exigimos la realización de termografías en todas las terminaciones de CC dentro de los 30 días posteriores a la puesta en servicio para detectar a tiempo las conexiones sueltas.

Normas de seguridad, protección y cumplimiento

El cumplimiento de las normas internacionales es innegociable para ambos tipos de cajas. La norma principal para las cajas combinadoras fotovoltaicas es UL 1741 para inversores y UL 508A para paneles de control industrial, aunque muchos combinadores de CC ahora están certificados según UL 98 para desconexiones y UL 4248-19 para fusibles fotovoltaicos. Estas certificaciones garantizan que el equipo puede soportar las exigencias de la tensión continua.

Para las cajas combinadoras de CA, la norma pertinente suele ser UL 891 para cuadros eléctricos o UL 67 para cuadros eléctricos. Estas normas se centran en el montaje seguro de los interruptores automáticos y la prevención de riesgos de arco eléctrico. La norma NFPA 70E de la Asociación Nacional de Protección contra Incendios (NFPA) proporciona directrices para trabajar en estos sistemas energizados, que especifican el equipo de protección personal (EPP) necesario para el mantenimiento.

Siempre consulto las normas de la Comisión Electrotécnica Internacional (IEC) para proyectos globales, específicamente la IEC 61439 para aparamenta de baja tensión. En un proyecto reciente en Chile, tuvimos que adaptar el diseño de nuestro combinador de CC para cumplir con la norma IEC 61643-31 para la selección de dispositivos de protección contra sobretensiones (SPD), que difiere significativamente de los requisitos de UL en Estados Unidos. Comprender estas diferencias regionales es fundamental para los contratistas EPC internacionales.

Para obtener más información autorizada sobre la integración de la red y la seguridad, consulte la Oficina de Tecnologías de Energía Solar del Departamento de Energía de los Estados Unidos ofrece recursos completos sobre los componentes del sistema. Además, el NFPA 70 (NEC) Es la referencia legal definitiva para instalaciones eléctricas en los EE. UU., que recomiendo encarecidamente a cualquier diseñador.

Cómo elegir la caja combinadora adecuada

Elegir entre una caja combinadora de CC y CA no es una cuestión de preferencia, sino de arquitectura del sistema. Si trabaja con inversores centrales, debe Utilice cajas de conexión de CC. Si trabaja con varios inversores de cadena o microinversores, probablemente necesitará una caja de conexión de CA para conectarlos antes del panel principal.

Para sistemas residenciales, los combinadores de CA se están volviendo más populares debido al auge de MLPE (Módulo-Level Power Electronics). Sin embargo, para azoteas comerciales, las cajas combinadoras de CC siguen siendo el estándar para reducir los costos de cableado. Aconsejo a los clientes que calculen la distancia de "conexión principal"; si el inversor está a más de 50 metros del conjunto, una caja combinadora de CC es casi siempre la solución más rentable. La estructura de montaje en sí también juega un papel en el diseño del sistema; por ejemplo, una Sistema de montaje fijo distribuido para paneles fotovoltaicos en tejados puede influir en la disposición y la longitud de las cadenas, lo que a su vez afecta al tamaño de la caja combinadora.

Al especificar una caja combinadora de CC, verifique siempre la Clasificación del fusible de cadena contra la capacidad máxima del fusible en serie del módulo. Este es un paso de seguridad fundamental que a menudo se pasa por alto. Para cajas de CA, verifique la capacidad de la barra colectora y la capacidad de interrupción de los interruptores para asegurarse de que puedan manejar la corriente de falla disponible de la red.

Finalmente, considere la clasificación de la carcasa. Para instalaciones exteriores, se requiere una carcasa NEMA 4X para ambos tipos a fin de proteger contra la entrada de agua y la corrosión. En entornos costeros, solicito específicamente herrajes de acero inoxidable y un acabado con recubrimiento en polvo para extender la vida útil de la caja más allá del período de garantía estándar de 25 años. La confiabilidad general del sistema también depende de la infraestructura de soporte; para sistemas montados en el suelo, una infraestructura robusta Estructura de montaje fotovoltaico fija de una sola columna y un solo pilote Garantiza que el conjunto permanezca estable y correctamente alineado, reduciendo así la tensión en las conexiones eléctricas.

Al comprender las distintas funciones y características eléctricas de las cajas de combinación de CC frente a las de CA, podrá diseñar un sistema fotovoltaico más seguro, más eficiente y más fiable que resista el paso del tiempo.
