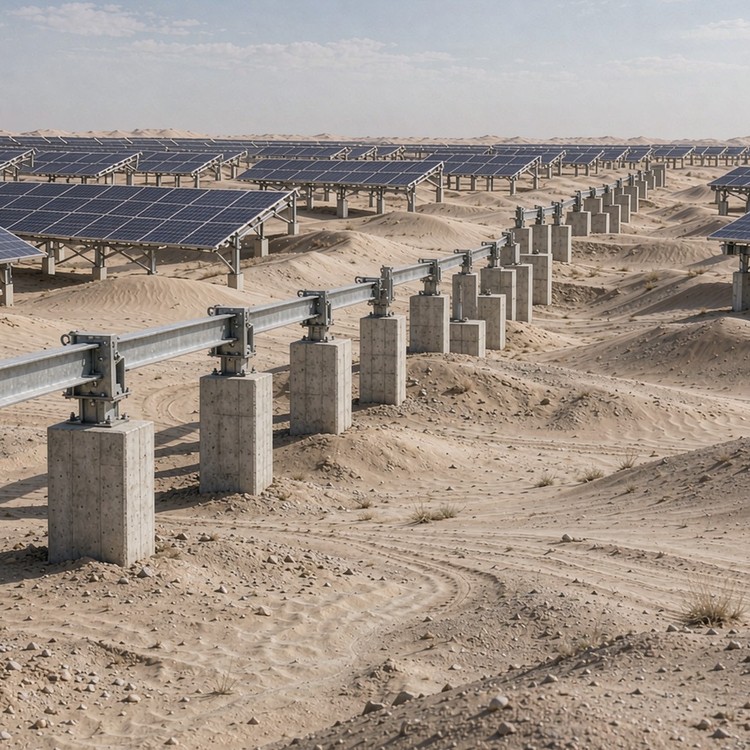

Ortungssysteme für Wüsten- und hügeliges Gelände

Einachsige Tracker erreichen an geeigneten Standorten eine Ausbeute von 10–25 Prozent und dominieren den Neubau von Versorgungsleitungen in Regionen mit hoher direkter Sonneneinstrahlung. Sie sind jedoch auch komplexe Maschinen: Antriebsstränge, Lager und Steuerungssysteme bergen zusätzliche Ausfallrisiken, die bei festen Konstruktionen nicht auftreten. Der Wert von Trackern liegt in den durchdachten Details – die Windanfahrlogik, die Geländetoleranz und die Antriebszuverlässigkeit sind durch reale Felddaten dokumentiert.

Herausforderungen vor Ort, die wir durch unsere Konstruktionen bewältigen:

Auswahlhinweise: Für Wüstenstandorte müssen die Dichtungsklasse der Antriebe und der Abriebschutz explizit angegeben werden. Außerdem ist eine Segmentierungsstudie erforderlich, die die Reihenlänge mit dem Gelände in Einklang bringt.

Bevor Sie den Stahlpreis vergleichen, erkundigen Sie sich nach der Montageabwicklung. Unsere Systeme werden mit Standardbaumaschinen installiert – ohne Spezialwerkzeuge und ohne Schweißarbeiten im kritischen Bereich. Die Pfähle werden mit branchenüblichen Bohrgeräten gerammt oder verschraubt, und Schablonen gewährleisten die Einhaltung der Einbautoleranz. Die Tische werden vormontiert in Bausätzen geliefert, die Ihrem Stapelplan entsprechen. Drehmomentkontrollierte Verschraubungen mit den mitgelieferten Drehmomentwerten ersetzen Schweißverbindungen. Die Verstellbereiche der Schienen gleichen Unebenheiten im Gelände aus, die durch die Planierung entstehen. Wir stellen Ihnen Montagezeichnungen, eine Schritt-für-Schritt-Anleitung, Tabellen für Drehmoment und Toleranzen sowie Fernsupport während des gesamten Installationszeitraums zur Verfügung. Auf Wunsch schult ein Montageleiter Ihr Team bei den ersten Blöcken.

Die unten aufgeführten Benchmarks sind öffentlich dokumentierte Branchenreferenzprojekte vergleichbarer Art und Größenordnung, die zur Veranschaulichung der Ingenieurpraxis dienen. Sie stellen nicht unsere Leistungsbilanz dar; Referenzprojekte für Ihre Konfiguration erhalten Sie mit den Angeboten.

• Ein Wind-Solar-Komplex in Piaui, Brasilien (wie öffentlich berichtet), auf Caatinga-Gelände, der auf Tiefgründungen und die Integration in das Fernnetz im brasilianischen Nordosten verweist.
• Ein Solarpark im Gigawattbereich in der Wüste von Rajasthan, der in Phasen auf etwa 2.245 MW ausgebaut wurde, wo die Lufttemperaturen im Sommer fast 50 °C erreichen. Die Gestellkonstruktion für diese Art von Standort kombiniert Feuerverzinkung, sandbeständige Klemmen und eine thermisch reduzierbare elektrische Auslegung.

• ASCE 7 / EN 1991 mit dynamischen Windbestimmungen für Nachführsysteme
• IEC 62817 Tracker-Qualifizierung (sofern befolgt)
• Cybersicherheitsrahmen für SCADA gemäß den Anforderungen der Versorgungsunternehmen
• Strukturelle Ausführungsklassen für Antriebsstrangstützen
• Qualitätsmanagement nach ISO 9001; Chargenrückverfolgbarkeit
• CE-/EN-1090-Dokumentation, sofern in den Zielmärkten erforderlich

• Tracker-Fonds verursachen einen zusätzlichen Investitionsaufwand von 8-15 Prozent gegenüber festverzinslichen Anlagen und amortisieren diesen durch die Rendite an Standorten mit hohem DNI (Deputy Net Income).
• Staulogik und Windkriterien sind sicherheitskritisch; billiges Sparen hier ist überall teuer.
• Die Ersatzteilstrategie für Lager/Antriebe verursacht reale Betriebskosten; fordern Sie Flottendaten an, bevor Sie Garantien vertrauen.
• Lieferzeit: 10-16 Wochen; Lieferzeiten für Antriebe und Motoren richten sich nach großen Bestellungen.
• Die Angebote enthalten explizit Angaben zur Stahlsorte, Zinkmasse und zum Beschichtungssystem; Incoterms und Containerpläne werden bis zu Ihrem Zielhafen angeboten.

Angebote für denselben Standort können um bis zu 30 Prozent voneinander abweichen, und beide Angebote können durchaus ehrlich sein – der Unterschied liegt in den zugrunde liegenden Annahmen. Vergleichen Sie Angebote anhand von fünf Kriterien: Stahlgüte und Profilgewichte (leichtere Schienen mit engerem Abstand sind bei steigender Pfahlanzahl nicht immer günstiger pro Megawatt); Zinkmasse und Beschichtungssystem entsprechend Ihrer Korrosionsklasse; Umfang der Gründung – nur Pfähle oder Pfähle plus Anker, Pfahlköpfe und Ausgleichselemente; Verbindungselemente – Schraubenklassen und Angabe der Drehmomentwerte; und Logistik – Containernutzung, Entladehafen und Verantwortung für den Weitertransport. Ein Angebot, das alle fünf Kriterien berücksichtigt, ist vergleichbar; ein Angebot, das diese Punkte auslässt, bedeutet einen Preisnachlass, den Sie später bereuen werden.

• Daten zur Sand- und Sturmexposition
• Geländevermessung
• Tracker-Kandidatenmodelle

Die Beschaffung verläuft reibungsloser, wenn beide Seiten den Ablauf kennen. Unser Standardprozess: Angebotsanfrage (RFQ) wird innerhalb eines Werktages bestätigt und enthält eine Liste fehlender Angaben (geotechnische Daten, Auslegungswindgeschwindigkeit, Modulmodell, Geländekategorie). Technische Prüfung dauert in der Regel drei bis fünf Werktage. Angebot – detailliert mit Angabe von Stahlsorte, Zinkmasse, Beschichtungssystem und Incoterms. Muster oder Pilotcharge – verfügbar für neue Partner, die Passform und Verarbeitung vor der Serienproduktion prüfen möchten. Produktion und Inspektion – Ihr Qualitätskontrollteam oder ein externer Dienstleister ist vor dem Versand willkommen. Versand – Containeroptimierung für Ihre Entladeausrüstung. Installation – Handbücher, Videos und ein fester Ansprechpartner bis zur Inbetriebnahme. Der Ablauf ist bewusst übersichtlich gestaltet: weniger Überraschungen, schnellere Genehmigungen.

Senden Sie Ihre Dokumente an unser Ingenieurs-Postfach; ein Statiker antwortet Ihnen innerhalb eines Werktages – keine Verkaufsfloskel, sondern eine fachlich fundierte Antwort.

Jede Charge wird mit Werkszeugnissen, Schichtdickenprotokollen und Schraubenprotokollen ausgeliefert; die Schweißnähte entsprechen den Ausführungsklassen EN 1090 oder AISC. Die Gewährleistung für die Struktur beträgt 10 Jahre bei einer geplanten Nutzungsdauer von 25–30 Jahren. Die Ersatzteilpakete sind so dokumentiert, dass Reparaturen im 12. Jahr nicht auf den Daten des ersten Jahres basieren.

Die Dokumentation ist genauso wichtig wie der Stahl selbst. Mit jeder Lieferung erhalten Sie: Werksprüfzeugnisse mit Rückverfolgbarkeit zu den Chargennummern; Verzinkungsprotokolle pro Charge gemäß ISO 1461 oder Ihrem vorgegebenen Standard; Maßprüfberichte von den Vormontagevorrichtungen; Chargenrückverfolgbarkeit von Schrauben und Beschlägen; Bestandspläne bei bauseitigen Anpassungen; und ein Garantiedokument mit Angaben zu den abgedeckten Lastfällen, der geplanten Nutzungsdauer und dem Vorgehen bei Reklamationen. Die Betriebs- und Wartungsdokumentation enthält ein empfohlenes Inspektionsintervall nach Umgebungsklasse und eine schriftliche Schätzung der ersten Wartung. Alle Daten sind indexiert, sodass Ihr Anlagenverzeichnis nicht vom Gedächtnis eines einzelnen Technikers abhängt.

Planen Sie die Wartung anhand messbarer Auslöser, nicht anhand von Schätzungen. Jährliche Sichtprüfung der Anzugsmomente von Befestigungselementen, des Beschichtungszustands an Schnittkanten und Bodenkontaktflächen; detaillierte Inspektion nach dem ersten Extremwetterjahr – Taifun, Sandsturm oder starker Schneefall, je nach Region; Nachprüfung der Anzugsmomente nach dem ersten Temperaturzyklus bei langen Strecken. Wir liefern die Inspektionscheckliste und die Abnahmekriterien zusammen mit der Installationsanleitung, sodass Ihr Betriebs- und Wartungsteam die gleichen Werte wie unser Werk verwendet. Bei Bauwerken in aggressiven Böden oder Salzzonen empfehlen wir von vornherein eine höhere Zinkmasse und eine detaillierte Entwässerung – kostengünstiger als nachträgliche Nachrüstungen.

Ortungssystem für Wüsten, Ortungssystem für hügeliges Gelände.
