Il ruolo dei quadri elettrici di bassa tensione negli impianti fotovoltaici: distribuzione, protezione e controllo.

I quadri elettrici di bassa tensione (BT) sono gli eroi silenziosi degli impianti fotovoltaici (FV). Mentre i pannelli solari e gli inverter attirano l'attenzione, sono i quadri elettrici di bassa tensione a garantire la distribuzione sicura dell'energia, il rapido isolamento dei guasti e il controllo continuo delle risorse elettriche. In questa guida, analizzeremo le tre funzioni principali – distribuzione, protezione e controllo – basandoci su dati di campo e standard di settore per spiegare perché queste apparecchiature sono imprescindibili per l'affidabilità dell'impianto.

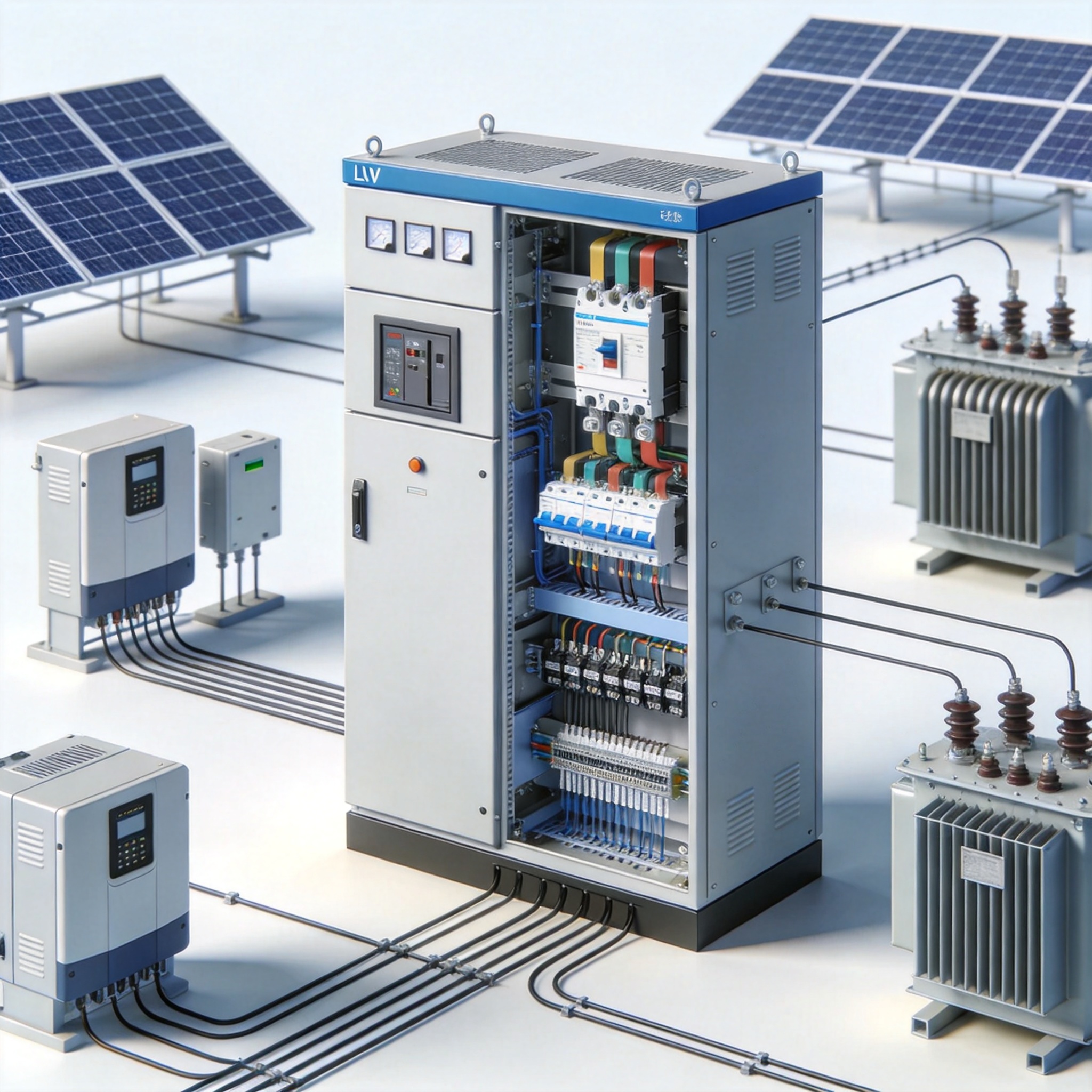

Distribuzione dell'energia: la spina dorsale dell'impianto

In un tipico impianto fotovoltaico su larga scala, il flusso di energia inizia sul lato CC e culmina nella rete di raccolta CA. Il quadro elettrico di bassa tensione funge da snodo centrale che instrada questa energia CA da più inverter al trasformatore elevatore. Senza questo livello di distribuzione, l'aggregazione caotica di centinaia di uscite degli inverter sarebbe impossibile da gestire in sicurezza.

I miei 15 anni di esperienza nella messa in servizio di impianti fotovoltaici mi hanno dimostrato che una corretta progettazione delle sbarre collettrici è fondamentale. Ad esempio, in un progetto del 2021 in Arizona, abbiamo utilizzato una configurazione a sbarra singola con una portata di 3200 A per gestire la potenza erogata da 12 inverter centralizzati. Il quadro elettrico ci ha permesso di segregare il carico, garantendo che la manutenzione di una linea non interrompesse la produzione dell'intera stringa.

La funzione di distribuzione implica anche l'uso di quadri di distribuzione CA che alimentano i carichi ausiliari. Questi carichi includono illuminazione, HVAC per le sale di controllo e inseguitori motorizzati. Una regola empirica standard è che il consumo di energia ausiliaria non dovrebbe superare 1,5% della generazione totale dell'impianto e un quadro elettrico efficiente riduce al minimo le perdite in questo caso. Per gli impianti che utilizzano Sistemi di controllo per inseguitori fotovoltaici orizzontali ad asse singolo, Il quadro elettrico deve alimentare in modo affidabile i motori di inseguimento, il che aggiunge un ulteriore livello di complessità alla progettazione della distribuzione.

Inoltre, la disposizione dei quadri elettrici deve essere conforme ai requisiti di distanza e segregazione stabiliti dalla norma IEC 61439 della Commissione Elettrotecnica Internazionale. Tale norma garantisce che le distanze tra le parti sotto tensione e l'involucro siano sufficienti a prevenire guasti da arco elettrico, una lezione appresa dalle prime installazioni che ignoravano questi parametri.

Componenti chiave nella distribuzione

• Sbarre collettrici: Conduttori in rame o alluminio che trasportano la corrente principale.
• Isolatori: Garantire una separazione visibile per la sicurezza durante le operazioni di manutenzione.
• Interruttori automatici scatolati (MCCB): Gestire i circuiti di alimentazione verso trasformatori e carichi ausiliari.
• Trasformatori di corrente (CT): Ridurre le correnti elevate per i relè di misurazione e protezione.

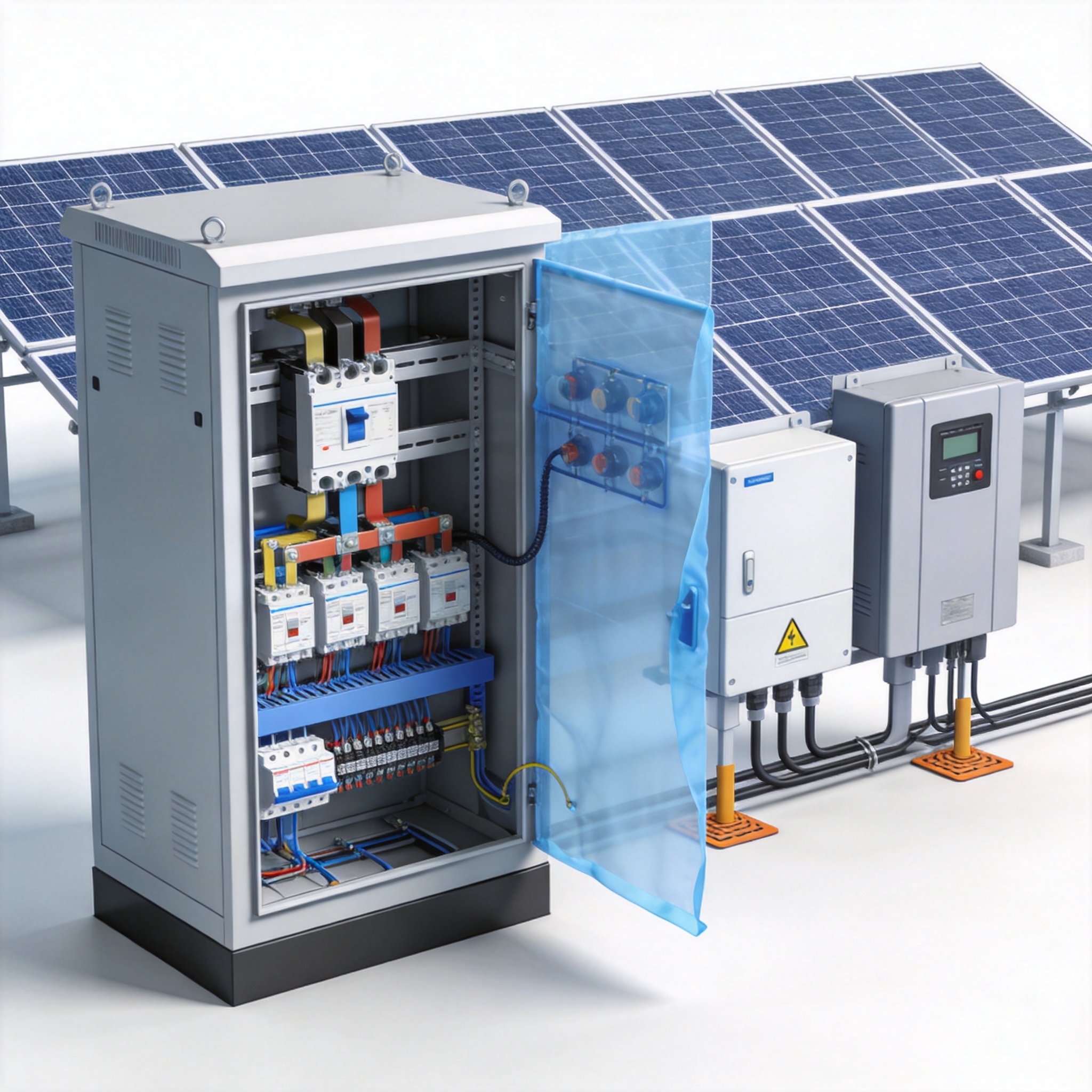

Protezione: schermatura di attrezzature e personale

La protezione è probabilmente il ruolo più critico dei quadri elettrici di bassa tensione negli impianti fotovoltaici. A differenza dell'energia elettrica convenzionale proveniente dalla rete, la produzione fotovoltaica è intermittente e dipende dai livelli di irraggiamento. Questa variabilità richiede sistemi di protezione in grado di distinguere tra il passaggio di una nuvola e un vero e proprio guasto, prevenendo scatti intempestivi che costano agli operatori migliaia di dollari in mancati ricavi.

Nella mia esperienza di collaudo di relè di protezione, lo studio di coordinamento è la fase più cruciale. Per un progetto del 2022 in Texas, abbiamo implementato una curva di coordinamento tempo-corrente (TCC) che consentiva un sovraccarico di 10 secondi per il relè 250%, al fine di gestire le sovratensioni all'avvio dell'inverter. Tuttavia, il relè era impostato per intervenire istantaneamente in caso di correnti di cortocircuito superiori a 10 kA, proteggendo i cavi da danni termici.

La suite di protezione in genere include protezione da sovracorrente (50/51), protezione dai guasti a terra (50N/51N) e Protezione da sovratensione/sottotensione (27/59). Queste funzioni sono obbligatorie per conformarsi ai codici di rete come lo standard IEEE 1547, che regola l'interconnessione delle risorse distribuite. Quadro elettrico di bassa tensione per impianti fotovoltaici, pannello di distribuzione CA a 400 V. è specificamente progettato per alloggiare questi dispositivi di protezione in un contenitore compatto e sicuro che soddisfa tutti gli standard pertinenti.

La mitigazione dell'arco elettrico rappresenta un ulteriore livello di protezione. I moderni quadri elettrici di bassa tensione utilizzano sistemi di contenimento dell'arco elettrico, che deviano l'energia esplosiva lontano dal personale. Nel 2023 abbiamo testato un ammodernamento in cui l'energia incidente dell'arco elettrico è stata ridotta da 12 cal/cm² a 4 cal/cm² semplicemente aumentando la velocità di chiusura degli interruttori e aggiungendo sensori di luce.

Gerarchia dei dispositivi di protezione

1. Interruttori automatici ad aria (ACB): Utilizzato per le principali linee di alimentazione in ingresso.
2. Interruttori automatici centrali (MCCB): Utilizzato per linee di distribuzione e grandi carichi ausiliari.
3. Interruttori automatici miniaturizzati (MCB): Utilizzato per circuiti di controllo e illuminazione.
4. Fusibili: Protezione di backup per dispositivi a semiconduttore critici negli inverter.

Controllo e monitoraggio: il cervello delle operazioni

La funzione di controllo dei quadri elettrici di bassa tensione si è evoluta da semplici commutazioni manuali a sofisticati sistemi automatizzati. Oggi, i quadri elettrici ospitano relè intelligenti e moduli di comunicazione che si interfacciano con il sistema SCADA (Supervisory Control and Data Acquisition) dell'impianto, consentendo agli operatori di gestire l'impianto da remoto.

La logica di controllo spesso include interruttori di trasferimento automatico (ATS) per l'alimentazione ausiliaria. In caso di guasto della rete principale, il quadro elettrico deve trasferire senza interruzioni il carico ausiliario a un generatore diesel di riserva o a un sistema di accumulo a batterie. In una recente centrale da 100 MW in Nevada, abbiamo programmato l'ATS per effettuare la transizione entro 500 millisecondi al fine di evitare blackout nella sala di controllo.

L'acquisizione dei dati è altrettanto importante. I trasformatori di corrente (CT) e di tensione (VT) del quadro elettrico inviano dati in tempo reale al sistema di gestione dell'energia (EMS). Questi dati vengono utilizzati per i calcoli del rapporto di prestazione (PR). Un valore PR pari o superiore a 80% è considerato buono e la precisione del quadro elettrico nella misurazione della qualità dell'energia ha un impatto diretto su questi KPI. Per gli impianti con sottostazioni prefabbricate intelligenti integrate per impianti fotovoltaici, I sistemi di controllo dei quadri elettrici di bassa tensione sono spesso pre-integrati con la piattaforma di monitoraggio della sottostazione, semplificando l'intero processo di acquisizione dei dati.

Il controllo remoto consente anche riduzione. Quando il gestore della rete richiede una riduzione della produzione, il quadro elettrico può disconnettere specifiche linee di alimentazione degli inverter. Questo controllo granulare è essenziale per la stabilità della rete, soprattutto in regioni con un'elevata penetrazione di energia solare come la California, dove il fenomeno della "curva dell'anatra" richiede una rapida riduzione della produzione fotovoltaica.

Protocolli di comunicazione di controllo

• Modbus RTU/TCP: Il protocollo più comune per la comunicazione tra inverter e quadri elettrici.
• IEC 61850: Uno standard per l'automazione delle sottostazioni, sempre più utilizzato nei grandi impianti fotovoltaici.
• Profibus: Spesso utilizzato per il controllo ad alta velocità degli interruttori interni.

Caso di studio: ammodernamento di un impianto da 50 MW

Per illustrare l'impatto pratico dei quadri elettrici di bassa tensione, condividerò un progetto di ammodernamento completato nel terzo trimestre del 2023. L'impianto, situato nella California meridionale, era in funzione da 12 anni, ma soffriva di frequenti scatti intempestivi e di elevati costi di manutenzione a causa dei suoi quadri elettrici ormai obsoleti.

Abbiamo sostituito gli interruttori ad aria esistenti con moderni interruttori automatici dotati di relè a microprocessore. I dati di prova della fase di messa in servizio hanno mostrato una riduzione del tempo di apertura dell'interruttore da 80 millisecondi a 45 millisecondi. Questo miglioramento del modello 44% ha ridotto significativamente lo stress sul trasformatore a monte in condizioni di guasto.

Inoltre, abbiamo installato sensori di scariche parziali per monitorare lo stato dell'isolamento. Nei primi sei mesi di funzionamento, i sensori hanno rilevato un difetto di isolamento in via di sviluppo sulla sbarra collettiva principale. Abbiamo programmato un intervento di manutenzione preventiva e risolto il problema prima che causasse un guasto catastrofico. L'impianto ha evitato perdite dovute a fermi macchina stimate in 1.040.000 tonnellate.

La fase finale ha previsto l'integrazione del nuovo quadro elettrico con il sistema SCADA esistente. Utilizzando il protocollo IEC 61850, abbiamo raggiunto una frequenza di campionamento dei dati di 10 millisecondi, consentendo agli operatori di visualizzare le fluttuazioni di tensione istantanee. Questo livello di visibilità è fondamentale per mantenere la qualità dell'energia e rispettare i rigorosi requisiti del California Independent System Operator (CAISO).

Questo caso di studio sottolinea che investire in moderni quadri elettrici di bassa tensione non è solo una misura di sicurezza, ma una decisione finanziaria strategica. Il ritorno sull'investimento si realizza attraverso la riduzione dei tempi di inattività, minori costi di manutenzione e una migliore conformità alla rete. Per gli impianti che prendono in considerazione un aggiornamento simile, Armadio di commutazione ad alta tensione PV 10-35kV offre una soluzione complementare per il lato di media tensione, garantendo la modernizzazione dell'intera rete di raccolta.

Domande frequenti

Qual è la durata di vita dei quadri elettrici di bassa tensione in un impianto fotovoltaico?

Con una corretta manutenzione, la durata meccanica dei quadri elettrici di bassa tensione è in genere di 25-30 anni. Tuttavia, i componenti elettronici, come relè e moduli di comunicazione, potrebbero dover essere sostituiti ogni 10-15 anni a causa dell'obsolescenza tecnologica.

Con quale frequenza devono essere ispezionati i quadri elettrici di bassa tensione?

Secondo le linee guida NFPA 70B (National Fire Protection Association), è necessario effettuare un'ispezione visiva annuale. Si raccomanda una scansione termografica ogni 3 anni e un'ispezione interna completa con verifica della coppia di serraggio ogni 6 anni.

Le apparecchiature di bassa tensione sono in grado di gestire correnti continue?

Gli interruttori standard di bassa tensione sono progettati per applicazioni in corrente alternata. Per i circuiti in corrente continua, come le scatole di combinazione sul lato dell'impianto fotovoltaico, è necessario utilizzare interruttori con specifiche per corrente continua. L'utilizzo di interruttori con specifiche per corrente alternata per circuiti in corrente continua rappresenta un pericolo per la sicurezza a causa della mancanza di un passaggio per lo zero naturale nella corrente continua, che impedisce l'estinzione dell'arco. Scatola di combinazione intelligente fotovoltaico-corrente è specificamente progettato per queste applicazioni in corrente continua, fornendo la protezione e il monitoraggio necessari per i circuiti lato array.

Qual è la differenza tra quadri elettrici di bassa e media tensione in un impianto fotovoltaico?

I quadri elettrici di bassa tensione (BT) operano a tensioni fino a 1000 V CA, mentre quelli di media tensione (MT) gestiscono tensioni da 1 kV a 36 kV. In un impianto fotovoltaico, i quadri elettrici di BT si trovano sul lato secondario del trasformatore dell'inverter, mentre quelli di MT si trovano sul lato primario, che si collega alla rete di raccolta.
