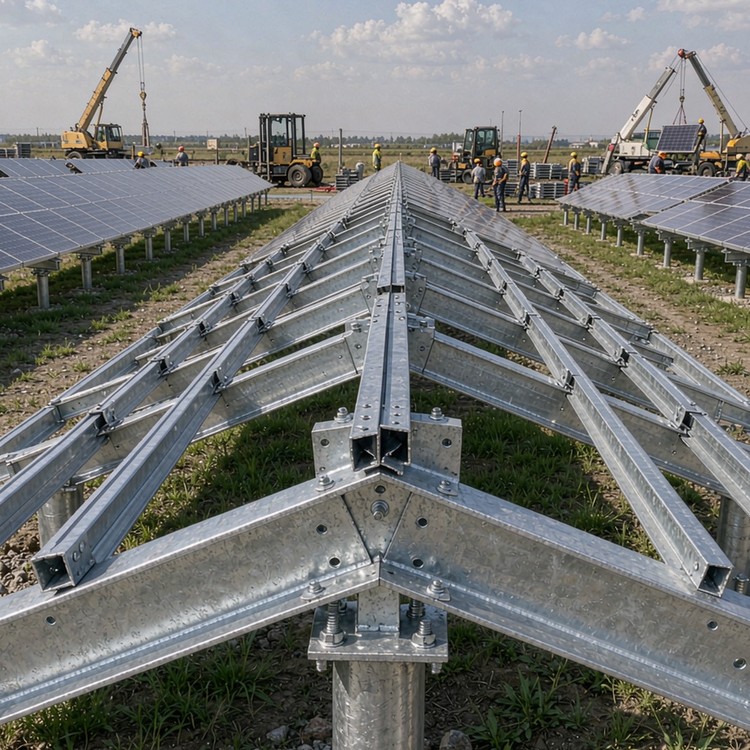

Supports de fixation au sol fixes — Systèmes de rayonnages sur pieux, sur socle en béton et fixes rigides

Les systèmes à inclinaison fixe constituent l'épine dorsale du photovoltaïque mondial : plus simples, moins coûteux et plus robustes que les systèmes à suivi solaire, ils s'adaptent à tous les terrains où le foncier est abordable ou le vent trop fort. Leur conception, bien que peu attrayante, est essentielle : stratégie de fondation, géométrie des panneaux, taux de préassemblage et traitements anticorrosion sont choisis en fonction du site et non selon un catalogue.

Défis du site que nous relevons par la conception :

Conseils de sélection : Normalisez les devis en fonction des hypothèses – type de fondation, classe de revêtement, taux de préassemblage – avant de comparer les chiffres. Le prix repose sur ces hypothèses.

La méthode d'installation est un poste de dépense à part entière, et non une simple formalité. Nous livrons des structures conçues spécifiquement pour l'équipement dont vous disposerez : des engins de battage de pieux avec gabarits adaptés aux sols acceptant les pieux battus ; des engins de battage de pieux vissés avec contrôle du couple lorsque le refus ou les vibrations empêchent l'impact ; des ballasts préfabriqués lorsque la pénétration est interdite ; et un assemblage de tables par boulonnage uniquement, avec plus de 80 % de préfabrication en atelier, ce qui élimine tout besoin de soudure sur site. La productivité des équipes est généralement de 40 à 80 tables par jour et par engin sur les zones préparées. Notre manuel d'installation indique la taille d'équipe prévue, la liste des équipements et la production journalière, afin que votre planning de construction soit basé sur des données chiffrées, et non sur de l'optimisme.

Les exemples ci-dessous sont des projets de référence industriels, documentés publiquement, de type et d'envergure comparables, cités à titre d'illustration des pratiques d'ingénierie. Ils ne constituent pas un historique de nos réalisations ; les références correspondant à votre configuration sont fournies avec les devis.

• Une centrale photovoltaïque à Brandebourg, en Allemagne, sur un ancien terrain d'entraînement militaire, une référence en matière de réutilisation de friches industrielles avec un terrain défriché et des fondations à faible impact environnemental.
• Un projet photovoltaïque de 300 MW sur des terres désertifiées du Shaanxi, avec des pieux formés à la machine sur des profils mixtes de sable et de gravier.

• EN 1991 / ASCE 7 vent et neige
• Galvanisation selon la norme ISO 1461 ; revêtements selon la norme ISO 12944, le cas échéant
• Classes d'exécution EN 1090 / AISC
• Compatibilité avec l'interface du module IEC 61215 / 61730
• Gestion de la qualité de la production selon la norme ISO 9001 ; traçabilité des lots
• Documentation CE/EN 1090 lorsque les marchés de destination l'exigent

• Les fondations représentent 15 à 30 % du coût total ; elles méritent le temps consacré par les ingénieurs.
• La nuance d'acier et la masse de zinc sont des éléments de comparaison de devis, et non des perturbations de la ligne.
• Le préassemblage permet d'économiser 20 à 30 % de main-d'œuvre sur le terrain là où les équipes sont rares.
• Délai de livraison : 4 à 8 semaines en standard ; 8 à 14 semaines avec fondations techniques.
• Les devis précisent la nuance d'acier, la masse de zinc et le système de revêtement ; les Incoterms et les plans de conteneur sont indiqués jusqu'à votre port de destination.

Une méthode efficace : évaluer les devis sur leur exhaustivité avant de se focaliser sur le prix. Un devis complet détaille la conception structurelle, les hypothèses de fondation, les spécifications des matériaux et du revêtement, les détails d’interface des modules, la liste des documents d’assurance qualité, le calendrier de livraison avec les Incoterms et les conditions de garantie avec les critères de réclamation. Les éléments manquants ne représentent pas des économies ; ils correspondent à des décisions reportées au moment le plus coûteux, en pleine installation. Nous établissons systématiquement des devis complets et nous recalculons le coût des alternatives documentées (sections plus lourdes avec moins de pieux, zinc plus épais avec des cycles de maintenance plus courts) afin que votre décision d’attribution repose sur des critères réels et non cachés. Exigez la même chose des soumissionnaires concurrents ; le secteur a besoin de documents plus comparables.

• Résumé géotechnique et données de corrosivité
• valeurs de conception pour le vent et la neige
• Fiche technique du module et intention de mise en page

L'approvisionnement se déroule plus facilement lorsque les deux parties connaissent la procédure. Notre processus standard : réception de la demande de devis – accusé de réception sous 24 h avec la liste des informations manquantes (données géotechniques, vitesse du vent de conception, modèle de module, catégorie de terrain) ; revue technique – généralement sous trois à cinq jours ouvrés ; devis détaillé, précisant la nuance d'acier, la masse de zinc, le système de revêtement et les Incoterms ; échantillon ou lot pilote – disponible pour les nouveaux partenaires souhaitant vérifier la qualité de fabrication avant la production en série ; production et contrôle qualité – votre équipe de contrôle qualité ou un organisme tiers est le bienvenu avant expédition ; expédition – optimisation du conteneur en fonction de votre matériel de déchargement ; installation – manuels, vidéos et interlocuteur dédié jusqu'à la mise en service. Ce processus est volontairement répétitif : moins de surprises, des approbations plus rapides.

Envoyez vos documents à notre boîte mail d'ingénierie ; un ingénieur structure vous répondra sous un jour ouvré – pas un discours commercial, une réponse technique.

La production est réalisée selon les procédures ISO 9001 avec traçabilité des lots, de la bobine au conteneur. La galvanisation est effectuée conformément à la norme ISO 1461, la masse de zinc étant adaptée à la classe de corrosivité de votre site. Nous publions nos devis de première intervention par écrit, et notre documentation de garantie précise les éléments couverts, leur durée et les cas de charge applicables.

Lors de la comparaison des fournisseurs, les acheteurs doivent évaluer la richesse de la documentation fournie, car les réclamations sont faciles à formuler, contrairement aux enregistrements. Nous fournissons : des documents de conception détaillant les normes, les cas de charge et les coefficients de sécurité ; des enregistrements qualité par lot (acier, galvanisation, fixations) conservés pendant toute la durée de la garantie ; des manuels d’installation et de maintenance destinés aux équipes sur site, et non à des fins marketing ; des conditions de garantie précisant les éléments couverts, leur durée et la procédure de réclamation ; et des dossiers de fin de projet prêts à être remis à votre prestataire d’exploitation et de maintenance. Pour les acheteurs réalisant plusieurs projets, nous conservons un historique documentaire par site, permettant ainsi aux extensions de garantie de huit ans de se baser sur les hypothèses de la première année, et non de repartir de zéro.

La rentabilité des systèmes de montage est déterminée à la huitième année, et non à la signature du contrat. Le poids de la galvanisation, la classe de revêtement des fixations et la protection des bords déterminent si l'inspection de la huitième année révèle des fixations bien serrées ou des traces de rouille. Nous publions les intervalles de première maintenance prévus par classe environnementale et les étayons par des données de revêtement par lot, ce qui permet de fonder les discussions relatives à la garantie sur des données concrètes. Pour les sites exposés à des risques particuliers – usines d'engrais, élevage à l'ammoniac, embruns côtiers, sols géothermiques – nous adaptons les détails du revêtement et du drainage dès la conception. Les cycles de remplacement des modules sont également planifiés : la conception des fixations permet un remplacement individuel des modules sans découpe des rails, ce qui rend les interventions en milieu de vie rapides et économiques.
