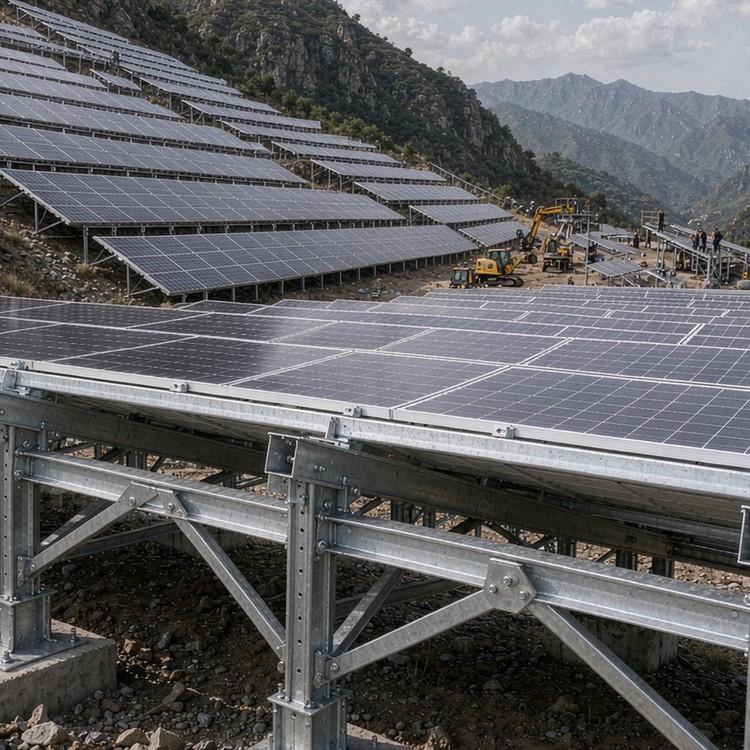

Instalación de paneles fotovoltaicos en pendientes pronunciadas y terrenos rocosos: estructuras en taludes cortados y adyacentes a acantilados.

La energía fotovoltaica en montañas y terrenos escarpados transforma tierras sin valor agrícola en activos de generación de energía, pero cada tonelada de acero debe superar pendientes inaccesibles para los camiones. El éxito de las plantas de montaña depende de la correcta fijación de los cimientos a la roca, la posibilidad de instalar cables que crucen barrancos y una logística que presuponga la escasez de grúas.

Desafíos del sitio que abordamos en nuestros proyectos de ingeniería:

Guía de selección: Insista en una lógica de cimentación específica para cada zona (anclajes, bases, micropilotes), con valores de prueba adjuntos, y un plan logístico que especifique el equipo que realmente pueda llegar a cada banco.

Una estructura que dificulte la instalación le costará el ahorro prometido. La nuestra está diseñada para ser instalada por equipos que nunca antes han visto los planos: piezas idénticas en todos los bloques, ensamblajes simétricos izquierda-derecha siempre que sea posible, herrajes en kit por mesa en lugar de por camión, y tablas de torsión que eliminan las conjeturas. Las opciones de cimentación hincada, atornillada y lastrada son compatibles con detalles de cabeza coincidentes, y las plantillas para hincado de pilotes se suministran o especifican con el diseño de la cimentación. Cuando el terreno o el acceso limitan la maquinaria, volvemos a segmentar las mesas en la etapa de diseño para que la manipulación manual se mantenga dentro de límites seguros. El soporte de puesta en marcha cierra el ciclo.

Los ejemplos que se muestran a continuación son proyectos de referencia del sector, documentados públicamente y de tipo y escala similares, que se citan para ilustrar la práctica de la ingeniería. No constituyen nuestro historial de proyectos; las referencias de proyectos realizados para su configuración se proporcionan con los presupuestos.

• Una planta fotovoltaica de montaña de 1.050 MW en Guanling, Guizhou, con aproximadamente 510.000 pilotes y 1,82 millones de módulos en laderas kársticas; según se informa, el estudio con drones redujo los equipos de colocación de pilotes de 8-10 personas a 2.
• Una planta agrovoltaica en Shaanxi, ubicada en un terreno agrícola ondulado cerca de una zona protegida de patrimonio cultural, que combina paneles fijos con zonas de cultivo. Útil para la obtención de permisos de doble uso, la planificación del espaciamiento entre hileras y la selección de cimientos para suelos de loess.

• GB 50797 / códigos sísmicos locales o disposiciones sísmicas ASCE 7 según corresponda.
• Ensayos y aceptación de anclajes de roca según las normas geotécnicas pertinentes.
• Galvanizado ISO 1461; recubrimiento mejorado donde el polvo de perforación de rocas acelera el desgaste.
• IEC 62738 y los apéndices estructurales del código de red eléctrica, cuando corresponda.
• Gestión de la calidad de la producción según la norma ISO 9001; trazabilidad de lotes
• Documentación CE / EN 1090 cuando los mercados de destino lo requieran.

• Los anclajes de roca y los micropilotes cuestan de 2 a 4 veces más que los pilotes en terreno plano por punto; planifique su presupuesto con anticipación con base en los datos de prueba.
• La logística puede añadir entre un 10 y un 15 por ciento; la elección del teleférico o del cabrestante lo modifica sustancialmente.
• Las estructuras de soporte cuestan más por MW pero ahorran movimiento de tierras; el precio debería calcularse en ambos sentidos.
• Plazo de entrega: de 8 a 14 semanas, incluyendo anclajes diseñados a medida; las pruebas en obra deben preceder a la fabricación.
• Las cotizaciones especifican explícitamente el grado del acero, la masa de zinc y el sistema de recubrimiento; los Incoterms y los planes de contenedores se cotizan hasta su puerto de destino.

Las cotizaciones para el mismo sitio pueden diferir en un 30%, y ambas deben ser honestas: la diferencia radica en las suposiciones declaradas. Al comparar ofertas, normalice cinco elementos: grado del acero y peso de las secciones (los rieles más ligeros con menor separación no siempre resultan más económicos por megavatio una vez que aumenta el número de pilotes); masa de zinc y sistema de recubrimiento en función de su clase de corrosividad; alcance de la cimentación: solo pilotes o pilotes más anclajes, tapas y herrajes de nivelación; herrajes de conexión: clases de pernos y si se especifican los valores de torque; y logística: utilización de contenedores, puerto de descarga y responsabilidad del transporte terrestre. Una oferta que mencione los cinco elementos es comparable; una oferta que los omita representa un descuento que pagará posteriormente.

• Informe geotécnico con perfiles de profundidad de las rocas.
• Clase sísmica del sitio o referencia del código
• Estado de la vía de acceso y opciones de preparación

El proceso de adquisición es más fluido cuando ambas partes conocen la secuencia. Nuestro flujo estándar: Solicitud de cotización recibida: se confirma en un día hábil con una lista de lo que falta (datos geotécnicos, velocidad del viento de diseño, modelo del módulo, categoría del terreno); revisión de ingeniería: generalmente de tres a cinco días hábiles; cotización: detallada, con grado de acero, masa de zinc, sistema de recubrimiento e Incoterms explícitos; muestra o lote piloto: disponible para nuevos socios que deseen verificar el ajuste y el acabado antes del volumen; producción e inspección: su equipo de control de calidad o un tercero es bienvenido en la inspección previa al envío; envío: optimización del contenedor según su equipo de descarga; instalación: manuales, videos y un contacto designado hasta la puesta en marcha. El flujo es sencillo a propósito: menos sorpresas, aprobaciones más rápidas.

Envíe los documentos a nuestro buzón de correo electrónico de ingeniería; un ingeniero estructural le responderá en el plazo de un día laborable; no se trata de un guion de ventas, sino de una respuesta técnica.

Controlamos la calidad en tres etapas: certificación del acero entrante, verificación dimensional previa al ensamblaje en plantillas y verificación del espesor posterior al galvanizado por lote. Las condiciones de la garantía se basan en casos de carga y entornos específicos, no en adjetivos. Solicite que revisemos la documentación con su equipo de control de calidad antes de la adjudicación.

La documentación es tan importante como el acero. Con cada entrega, usted recibe: certificados de prueba de fábrica con trazabilidad a los números de colada; registros de galvanizado por lote según la norma ISO 1461 o la norma que usted especifique; informes de inspección dimensional de las plantillas de preensamblaje; trazabilidad de lotes de pernos y herrajes; planos finales cuando se realizaron adaptaciones en obra; y un documento de garantía que especifica los casos de carga cubiertos, la vida útil de diseño y los procedimientos de reclamación. La documentación de operación y mantenimiento incluye un intervalo de inspección recomendado por clase de entorno y una estimación por escrito del primer mantenimiento. Todo está indexado, por lo que su registro de activos no depende de la memoria de un solo ingeniero.

Planifique el mantenimiento en función de indicadores medibles, no de estimaciones basadas en el calendario. Inspección visual anual de muestras de torque de los sujetadores, estado del recubrimiento en los bordes cortados y zonas de contacto con el suelo; inspección detallada después del primer año de condiciones climáticas extremas (tifón, tormenta de arena o nieve intensa, según su región); verificación del re-torque después del primer ciclo térmico en recorridos largos del seguidor. Proporcionamos la lista de verificación de inspección y los criterios de aceptación con el manual de instalación, para que su equipo de O&M mida con los mismos valores que nuestra fábrica. Cuando las estructuras se ubican en suelos agresivos o zonas salinas, recomendamos una mayor masa de zinc y detalles de drenaje desde el principio, lo que resulta más económico que las adaptaciones posteriores.
