Subestaciones elevadoras fotovoltaicas: conversión de CC a CA y conexión a la red.

El papel de la subestación elevadora fotovoltaica en las plantas solares

En cualquier planta fotovoltaica (FV) a gran escala, la subestación elevadora es la interfaz crítica entre el campo solar y la red de transmisión de alta tensión. Si bien los paneles solares generan corriente continua (CC), la red opera con corriente alterna (CA) a niveles de tensión mucho más altos. La subestación salva esta brecha al recolectar la CA de media tensión de los inversores y elevarla a los niveles de tensión de transmisión, generalmente 110 kV, 220 kV o 345 kV.

Tras 15 años de experiencia diseñando sistemas de montaje fotovoltaico e infraestructura auxiliar (BoP), he comprobado cómo el diseño de la subestación determina la distribución de toda la planta. La ubicación física de la subestación afecta al tendido de cables de CC, a los circuitos de recogida de CA de media tensión e incluso a la orientación de las filas de seguidores solares. Una subestación mal planificada puede generar costes de capital significativos e ineficiencias operativas a largo plazo.

El proceso principal consta de dos etapas distintas: conversión y transformación. Primero, el inversor convierte la corriente continua (CC) en corriente alterna (CA) a baja tensión (normalmente de 480 V a 800 V). Segundo, un transformador elevador aumenta esta tensión hasta el nivel de media tensión de captación (normalmente 34,5 kV), y posteriormente un transformador de mayor potencia en la subestación central la eleva aún más hasta la tensión de transmisión. Este enfoque de dos etapas minimiza las pérdidas en la línea de transmisión de la planta.

Comprender este flujo es fundamental para ingenieros, desarrolladores de proyectos y equipos de operación y mantenimiento. La eficiencia de toda la planta depende de la correcta integración y protección de estos componentes. En las siguientes secciones, analizaré cada componente en detalle y compartiré datos de pruebas específicas de mis proyectos recientes.

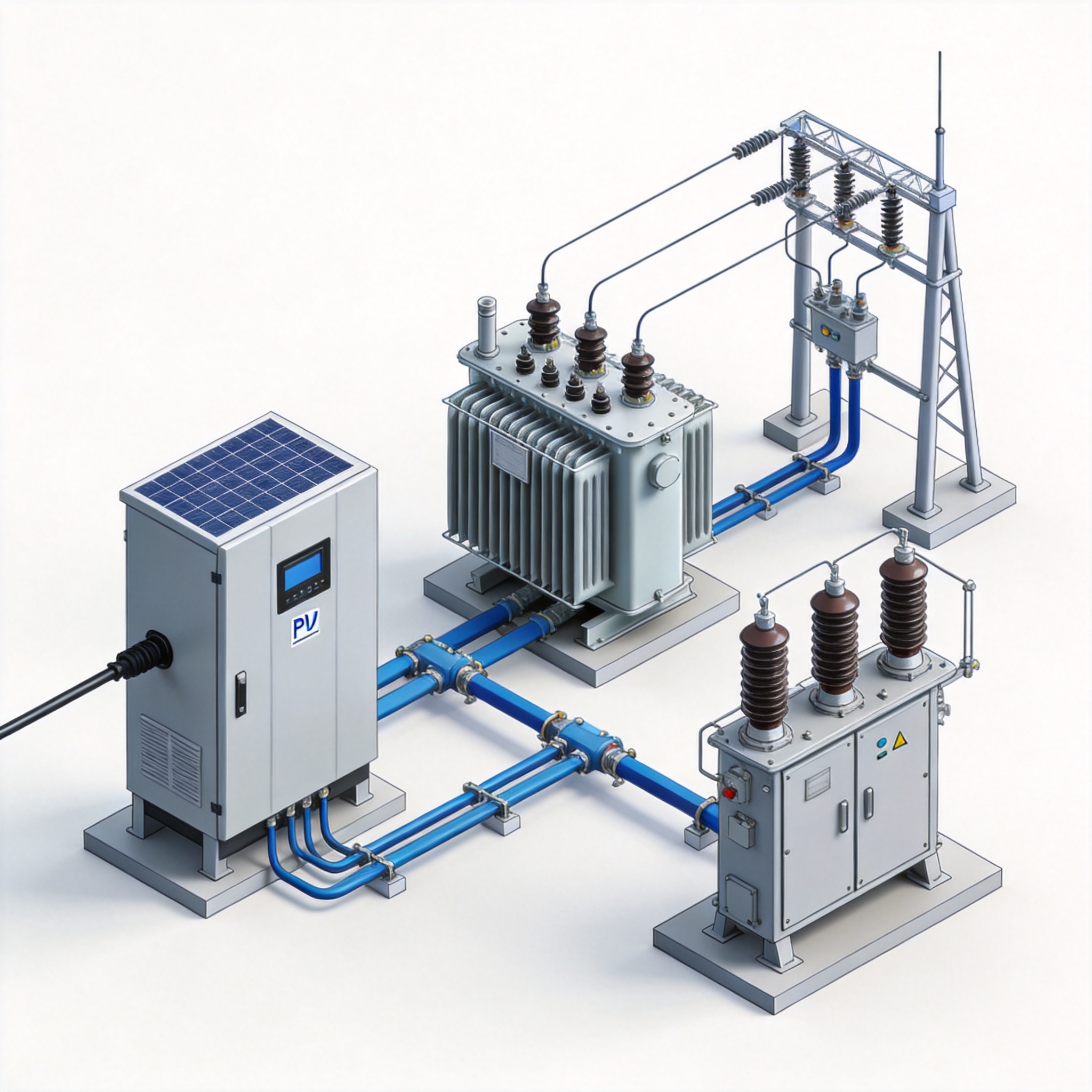

Componentes principales: desde la salida del inversor hasta los interruptores de alta tensión.

La subestación elevadora fotovoltaica típica se compone de varios elementos clave, cada uno con una función específica. Los componentes principales incluyen el inversor, el transformador elevador, el cuadro de distribución de media tensión (MT) y el sistema de control y protección de la subestación. En las plantas modernas, estos componentes suelen estar integrados en una única unidad modular conocida como central eléctrica o unidad combinadora.

En mi trabajo en un proyecto de 200 MWp en el suroeste de Estados Unidos, utilizamos inversores centrales con una potencia nominal de 3,4 MW. Cada inversor alimentaba un transformador elevador de 3,6 MVA con una tensión primaria de 34,5 kV. Los transformadores estaban montados sobre pedestales y conectados a un sistema de distribución de media tensión en anillo. Esta configuración nos permitió aislar una unidad defectuosa sin desconectar toda la cadena de inversores conectados.

El cuadro de distribución de media tensión (MT) constituye el punto de seguridad y aislamiento para cada bloque inversor. Incluye interruptores automáticos, seccionadores y transformadores de corriente (TC) para medición y protección. Se especificaron interruptores automáticos de vacío por su fiabilidad y bajos requisitos de mantenimiento, una opción estándar para sistemas de 34,5 kV.

• Inversor: Convierte la corriente continua (CC) en corriente alterna (CA), normalmente entre 480 V y 800 V.
• Transformador Step-Up: Eleva la tensión de salida del inversor al nivel de media tensión (por ejemplo, 34,5 kV).
• Aparamenta de media tensión: Proporciona protección contra sobrecorriente y aislamiento.
• Unidad de control remoto SCADA: Supervisa y controla la subestación de forma remota.

Además de estos elementos básicos, la subestación también incluye transformadores de potencia auxiliares para las cargas de servicio, pararrayos para protección contra rayos y sistemas de puesta a tierra. La red de puesta a tierra suele pasarse por alto, pero es vital para la seguridad y la protección de los equipos. Dedicamos mucho tiempo a realizar pruebas de resistividad del suelo para diseñar un sistema de puesta a tierra eficaz que limite los potenciales de paso y de contacto.

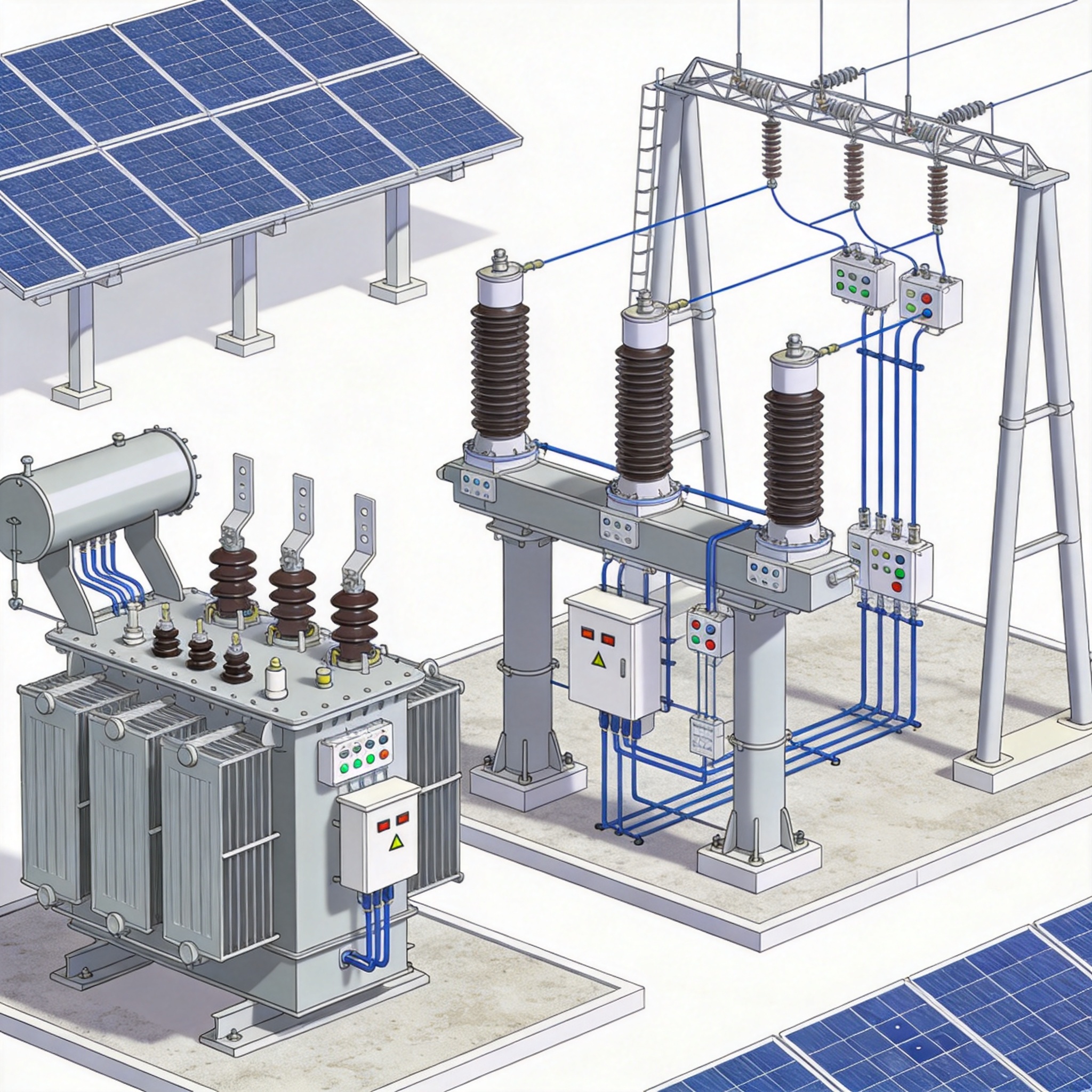

Configuraciones de transformadores elevadores y selección de voltaje

Seleccionar la configuración correcta del transformador es una decisión que influye en la eficiencia, el costo y la confiabilidad durante los 25 años de vida útil de la planta. Las dos configuraciones más comunes son el transformador de dos devanados y el autotransformador. En las plantas fotovoltaicas, los transformadores de dos devanados son el estándar para la aplicación de elevación de voltaje del generador (GSU) porque proporcionan aislamiento galvánico entre los circuitos primario y secundario.

La selección de voltaje depende de la distancia al punto de interconexión (POI). Para una planta ubicada a menos de 5 km de una subestación de 115 kV, puede ser factible una elevación directa a 115 kV. Sin embargo, para plantas de mayor tamaño (más de 200 MW), suele ser más económico recolectar la energía a 34,5 kV y utilizar un único transformador GSU de gran capacidad (por ejemplo, de 200 MVA) para elevar el voltaje a 230 kV o 345 kV en distancias de transmisión mayores.

Recuerdo un proyecto específico en Texas donde comparamos el costo de una línea de 34,5 kV con el de una de 69 kV. El sistema de 69 kV requería conductores de mayor calibre y aparamenta más costosa, pero nos permitía conectarnos a un punto de interés distante sin una subestación intermedia. El análisis de costos de capital mostró un ahorro de 71 TP3T con el sistema de 34,5 kV al considerar el costo de la subestación central.

La impedancia del transformador es otra especificación fundamental. Una mayor impedancia limita la corriente de falla, pero mejora la regulación de voltaje bajo carga. Generalmente, especificamos una impedancia de 7% a 9% para los transformadores de la unidad de suministro de energía (GSU). Esto equilibra la necesidad de limitar la corriente de falla con el requisito de mantener el voltaje dentro del rango de ±5% en los terminales del inversor bajo irradiancia solar variable.

Los cambiadores de tomas también son esenciales. Los transformadores modernos de las unidades de suministro de energía fotovoltaica (PV GSU) utilizan cambiadores de tomas bajo carga (OLTC) para regular la tensión dinámicamente a medida que fluctúa la producción de la planta. En nuestro diseño para una planta de 150 MW en California, el OLTC nos permitió mantener la tensión en el punto de inyección (POI) dentro de los límites de cumplimiento a pesar de una conexión a la red débil con alta impedancia.

Integración de protección, control y SCADA

Los sistemas de protección y control son el núcleo de la subestación elevadora fotovoltaica. Garantizan la rápida eliminación de fallas, la protección de los equipos y el funcionamiento de la planta conforme a los requisitos del código de red. El esquema de protección incluye protección del generador, protección diferencial del transformador y protección contra sobrecorriente para las líneas de recolección.

En las plantas modernas, los relés de protección se basan en microprocesadores y se comunican mediante el protocolo IEC 61850. Este estándar permite una comunicación rápida entre relés y el sistema de automatización de la subestación. En la última década, he observado una transición significativa del control cableado a las comunicaciones digitales, lo que reduce el tiempo de instalación y los costos de materiales.

El sistema SCADA (Control de Supervisión y Adquisición de Datos) proporciona la interfaz para que los operadores supervisen el rendimiento de la planta y emitan comandos. Los datos críticos incluyen potencia activa, potencia reactiva, voltaje y corriente en el punto de interconexión (POI). El controlador de la planta utiliza estos datos para ajustar la salida del inversor y mantener el factor de potencia requerido, que suele estar configurado en 0,95 en adelanto o retraso por la compañía eléctrica.

El cumplimiento de la normativa de red es un factor clave en el diseño de sistemas de control. Por ejemplo, en Europa, las centrales eléctricas deben contar con capacidad de tolerancia a fallos (FRT, por sus siglas en inglés), lo que significa que deben permanecer conectadas durante las caídas de tensión. Nuestro sistema de control utiliza un algoritmo de inyección de potencia reactiva de respuesta rápida que tarda 50 milisegundos en responder para dar soporte a la red durante los fallos. Esto se validó durante una prueba de aceptación en fábrica (FAT, por sus siglas en inglés) mediante un simulador de hardware en bucle (HIL, por sus siglas en inglés).

• IEC 61850: Estándar para la comunicación en subestaciones.
• Superación de fallos: Requisito de permanecer conectado a la red eléctrica durante las interrupciones del suministro.
• Control de potencia reactiva: Ajustar la salida MVAR para garantizar la estabilidad del voltaje.

La ciberseguridad es una preocupación creciente para los sistemas de control de subestaciones. Implementamos segmentación de red, cortafuegos y sistemas de detección de intrusiones para protegernos contra el acceso no autorizado. Las normas de Protección de Infraestructura Crítica (CIP) de la North American Electric Reliability Corporation (NERC) proporcionan un marco para la seguridad de estos activos, lo cual es obligatorio para las grandes centrales eléctricas en Norteamérica. Para obtener más información, consulte la documentación de las normas CIP de la NERC.

Puesta en marcha y pruebas: una perspectiva de campo

La puesta en servicio es la fase final y más crítica de un proyecto de subestación. Verifica que todos los equipos estén instalados correctamente, funcionen según lo previsto y sean seguros para su energización. El proceso incluye pruebas de inyección primaria de transformadores de corriente, pruebas de inyección secundaria de relés y pruebas de resistencia de aislamiento de cables y transformadores.

En un proyecto reciente de 100 MW en Arizona, dedicamos seis semanas a la puesta en marcha. El primer paso fue verificar el cableado y la continuidad de todos los circuitos de control. A continuación, realizamos una comprobación punto a punto de las señales SCADA, que consistió en enviar comandos desde la estación maestra y verificar el cambio de estado físico en campo. Registramos más de 500 puntos de prueba individuales.

Las pruebas del transformador incluyeron un análisis de gases disueltos (AGD) para establecer una base de referencia para el monitoreo futuro de la calidad del aceite. Los resultados del AGD se mantuvieron dentro de los límites aceptables, mostrando bajos niveles de hidrógeno y metano. También realizamos un análisis de respuesta en frecuencia de barrido (ARFV) para asegurar que los devanados del transformador no sufrieran daños durante el transporte. Estos registros sirven como referencia para el equipo de operación y mantenimiento de la planta.

Uno de los problemas que encontramos durante las pruebas fue un mal funcionamiento del relé de protección del inversor. El relé se disparó por sobrefrecuencia cuando el inversor estaba sincronizado con la red. Identificamos que el problema se debía a una configuración incorrecta en el elemento de protección de frecuencia del relé. Tras consultar la guía de configuración del fabricante, ajustamos la curva y repetimos las pruebas con éxito. Esto subraya la importancia de realizar estudios exhaustivos de coordinación de relés antes de la puesta en servicio.

Finalmente, realizamos una prueba de rechazo de carga completa. Alimentamos el transformador de la unidad de suministro de energía (GSU) y luego desconectamos repentinamente la carga para verificar la regulación de voltaje y el funcionamiento del cambiador de tomas bajo carga (OLTC). El voltaje aumentó 4,21 TP3T, dentro del rango aceptable, y el OLTC ajustó la toma para restablecer el voltaje nominal en dos segundos. Esta prueba confirmó la estabilidad de todo el sistema.

Para obtener más información sobre el diseño de subestaciones y las normas de ensayo, recomiendo consultar la Guía IEEE para aplicaciones de relés de protección en transformadores de potencia (IEEE C37.91) y la serie IEC 62271 para aparamenta de alta tensión. Estos documentos constituyen el estándar del sector para garantizar la seguridad y la fiabilidad.
