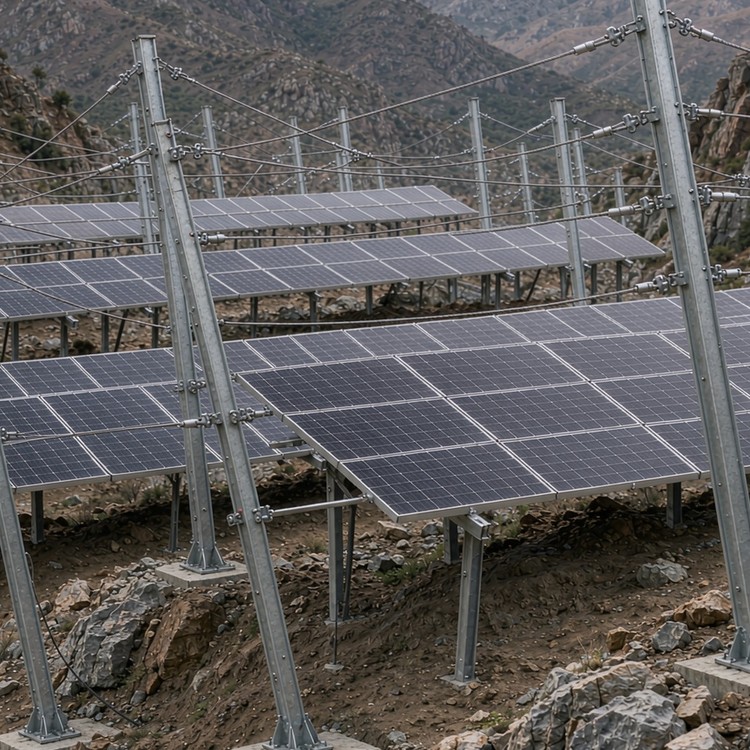

Estructuras de montaje flexibles para paneles fotovoltaicos en montañas, valles, barrancos y terrenos irregulares.

La familia general de sistemas de estanterías flexibles abarca la lógica para diferentes emplazamientos: cuándo conviene utilizar tramos, cómo se diseñan los sistemas de cableado, qué requisitos tienen los anclajes y cómo toleran los módulos la deflexión. Su propósito es que los compradores puedan evaluar cualquier propuesta flexible específica en función de un marco general sólido.

Desafíos del sitio que abordamos en nuestros proyectos de ingeniería:

Guía de selección: Provide terrain and anchor-zone data together; require module deflection verification before any span design freezes.

Una estructura que dificulte la instalación le costará el ahorro prometido. La nuestra está diseñada para ser instalada por equipos que nunca antes han visto los planos: piezas idénticas en todos los bloques, ensamblajes simétricos izquierda-derecha siempre que sea posible, herrajes en kit por mesa en lugar de por camión, y tablas de torsión que eliminan las conjeturas. Las opciones de cimentación hincada, atornillada y lastrada son compatibles con detalles de cabeza coincidentes, y las plantillas para hincado de pilotes se suministran o especifican con el diseño de la cimentación. Cuando el terreno o el acceso limitan la maquinaria, volvemos a segmentar las mesas en la etapa de diseño para que la manipulación manual se mantenga dentro de límites seguros. El soporte de puesta en marcha cierra el ciclo.

Los ejemplos que se muestran a continuación son proyectos de referencia del sector, documentados públicamente y de tipo y escala similares, que se citan para ilustrar la práctica de la ingeniería. No constituyen nuestro historial de proyectos; las referencias de proyectos realizados para su configuración se proporcionan con los presupuestos.

• Un proyecto fotovoltaico de montaña en Yunnan, construido sobre pendientes pronunciadas con plataformas de micronivelación y cimentaciones de anclaje mixtas. Demuestra cómo el premontaje permite cumplir con los plazos de ejecución en terrenos escarpados sin necesidad de una logística compleja que requiera grúas.
• Un proyecto combinado de energía fotovoltaica y agricultura en Hubei, ubicado en suaves laderas agrícolas, con hileras elevadas que permiten el paso de la maquinaria agrícola por debajo. Demuestra la coordinación de la altura libre entre los planes de cultivo y la geometría de las estanterías.

• Estructuras de cables EN 1993-1-11
• Contexto de la norma IEC TS 63619
• Normas de prueba de anclajes
• Disposiciones estructurales dinámicas
• Gestión de la calidad de la producción según la norma ISO 9001; trazabilidad de lotes
• Documentación CE / EN 1090 cuando los mercados de destino lo requieran.

• 2-3 veces fijo por MW es el rango honesto; los anclajes son la mitad oculta.
• La ingeniería de deflexión protege las garantías de los módulos; no la omita.
• Los programas de inspección son contractuales, no opcionales.
• Plazo de entrega: 12-20 semanas
• Las cotizaciones especifican explícitamente el grado del acero, la masa de zinc y el sistema de recubrimiento; los Incoterms y los planes de contenedores se cotizan hasta su puerto de destino.

La estructura más barata por tonelada rara vez es la más barata por megavatio instalado. Compare a nivel de costo instalado: número de pilotes y productividad de hincado en sus suelos; relación de preensamblaje y soldadura en obra (debería ser cero); días de grúa y personal implícitos en el diseño de la tabla; rango de ajuste de tolerancia: rangos más amplios absorben errores del terreno y reducen el retrabajo; densidad de embalaje y número de contenedores; y el soporte de puesta en marcha incluido. Luego compare a nivel de diez años: vida útil del revestimiento hasta el primer mantenimiento, expectativas de reemplazo de fijaciones, compromisos de disponibilidad de repuestos y si las reclamaciones de garantía hacen referencia a criterios medibles. Cotizamos con estas líneas visibles para que su equipo financiero vea la misma imagen que sus ingenieros.

• Terrain survey with gully mapping
• Anchor zone ground data
• Module datasheet

Estructuramos cada pedido en torno a cinco puntos de control. Primero, evaluación técnica: sus planos, datos del suelo y parámetros de viento o nieve son revisados por un ingeniero estructural, no por un vendedor, y las suposiciones se registran antes de cotizar cualquier precio. Segundo, una propuesta de costos que separa la estructura, los herrajes de cimentación y los elementos opcionales para que pueda comparar las ofertas línea por línea. Tercero, congelación del diseño: planos de taller, detalles de conexión y especificaciones de recubrimiento acordados por escrito, con una revisión de terceros programada cuando su propietario o prestamista lo requiera. Cuarto, producción controlada con registros por lote: certificados de acería, registros de espesor de galvanizado, trazabilidad de lotes de pernos. Quinto, soporte logístico y de instalación: secuenciación según su programa EPC, listas de empaque que coinciden con los planos de contenedores y un ingeniero designado disponible durante su ventana de instalación.

Envíe los documentos a nuestro buzón de correo electrónico de ingeniería; un ingeniero estructural le responderá en el plazo de un día laborable; no se trata de un guion de ventas, sino de una respuesta técnica.

Cada lote se envía con certificados de fábrica, registros de espesor de recubrimiento y registros de pernos; las soldaduras cumplen con las normas EN 1090 o AISC. La garantía de la estructura es de 10 años con una vida útil de diseño de 25 a 30 años, y los paquetes de repuestos están documentados para que las reparaciones del año 12 no dependan de la información del año 1.

Documentamos en el formato que utilizan habitualmente los equipos de compras. El conjunto estándar incluye: propuesta técnica con base de diseño; planos de construcción; cálculos estructurales firmados por nuestro departamento de ingeniería, con la correspondiente certificación de terceros cuando sea necesario; certificados de materiales y recubrimientos por lote; manual de instalación con secuencias de pasos, valores de torque y criterios de aceptación de tolerancia; y listas de empaque cotejadas con los números de contenedor. Complementos opcionales: notas de fatiga basadas en túnel de viento o normativa para emplazamientos extremos, paquetes de cálculo sísmico, proyecciones de vida útil por corrosión según el entorno y programas de repuestos con cantidades recomendadas. Indíquenos el estándar de documentación de su cliente en la fase de solicitud de presupuesto y le cotizaremos en función de él, en lugar de tener que descubrirlo en el momento de la entrega.

Las afirmaciones sobre la vida útil merecen un respaldo de ingeniería. Nuestras estructuras están diseñadas para un período de servicio de 25 a 30 años con una garantía estructural de 10 años, y la lógica subyacente está documentada: casos de carga según el código aplicable, protección contra la corrosión seleccionada según la clase del sitio, consideración de la fatiga en conexiones de alto ciclo y rangos de tolerancia que mantienen los rastreadores y las tablas dentro de los límites del fabricante durante décadas. El mantenimiento se basa en inspecciones: intervalos definidos, puntos de control definidos, valores de aceptación definidos, que se proporcionan con la documentación del proyecto. Cuando los componentes finalmente necesitan ser reemplazados, los números de pieza y los lotes de producción son rastreables, por lo que los repuestos coinciden con el hardware original en lugar de con cualquier cosa que el mercado ofrezca ese año.
